6. 4. 1工作原理

机械振打袋式除尘器是采用机械传动装置周期性地振打滤袋，以清除滤袋上的粉尘^按 振打部位不同，分为顶部机械振打袋式除尘器和中部机械振打袋式除尘器。

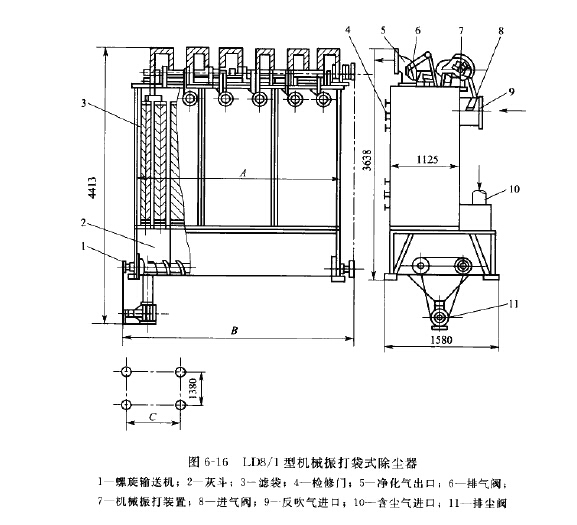

工作原理以LD8/1型机械振打袋式除尘器为例，如图6-16所示a含尘气体从进气管进 人滤袋内，过滤后，净化气从出口排出。经一定时间后，依次逐排进行振打。振打前，关闭: 排气阙，切断含尘气体，同时，反吹气以较高的速度从滤袋外面反方向吹入滤袋。与此同 时，机械振打装置抖动该排滤袋，清除滤袋上的粉尘，粉尘落人灰斗后，经螺旋输送机由排 尘阀排出.清灰完成后，排气阀打开，该排除尘操作继续进行^依次每排循环，使整个除尘 器连续操作。

6. 4.2 LD型机械振打袋式除尘器

LD型机械振打袋式除尘器形式有LD8/1型、LD18型和LD14型。除尘效率在98%以上，压力损失在800?1200P&

(1) LD8/1型机械振打袋式除尘器

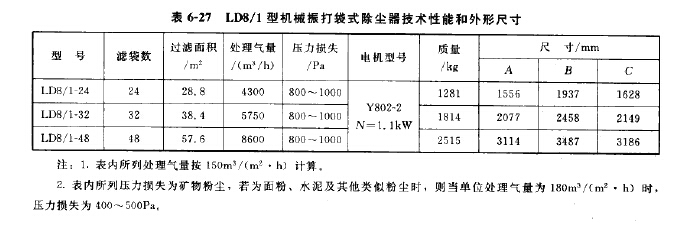

LD8/1型机械振打袋式除尘器规格有24条、32条和48条滤袋3种规格，其技术性能 和外形尺寸见囝6-16和表6-27„

(2) LD18型机械振打袋式除尘器

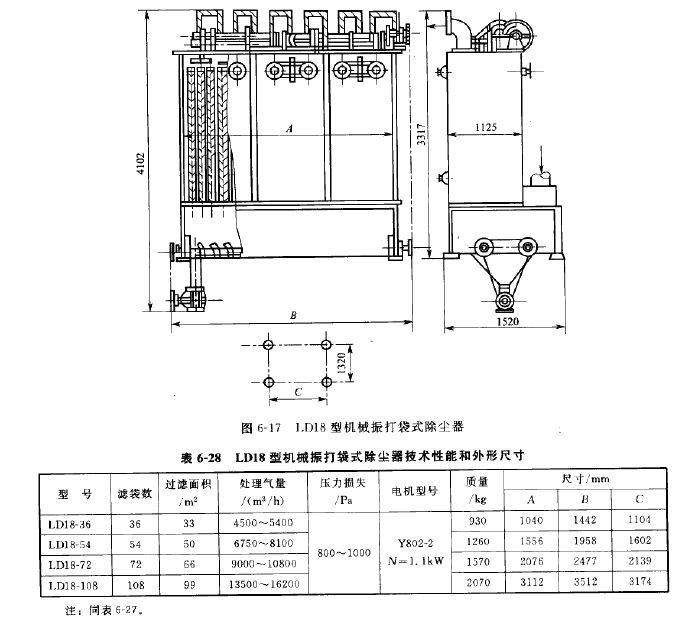

LD18型机械振打袋式除尘器规格有36条、54条、72条和108条滤袋4种，其技术性 能和外形尺寸见图6-17和表6-28，

(3) LD14型机械振打袋式除尘器

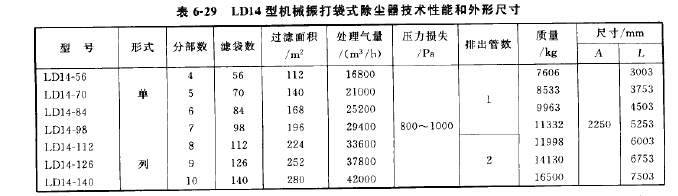

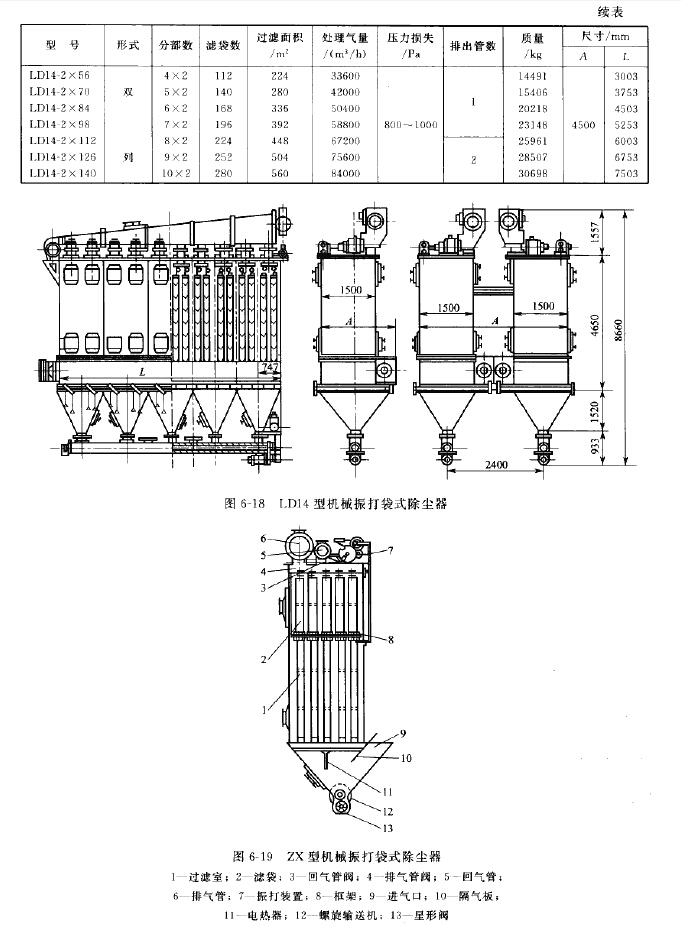

LD14型机械振打袋式除尘器是由若干个除尘箱组成，每个除尘箱有I4条滤袋，滤袋 直径为始20mnu长度为3100mm，总过滤面积为28m2。其技术性能和外形尺寸见图6_18 和表6-29,
