一、概述：
　　我公司根椐目前环保行业要求，而采用日本欧姆龙公司可编程控制器(PLC) 开发了一系列除尘器自控设备。(如XDC、MDC、HMC、DMC、LGMC、PPW、PPCS、LFEF、FGM型等各袋式除尘器) 它具有编程简便、维护工作量小、运行可靠是目前环保行业的首选产品。
二、产品简介：

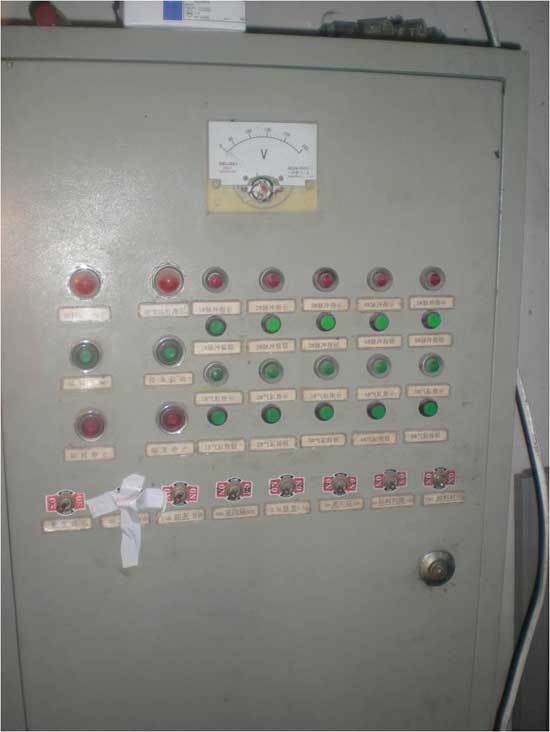

　　在使用本产品前请详细阅读本说明书和有关图纸资料，本柜采用内处喷塑外型美观大方经久耐用。
　　本产品可根椐用户需要定制机旁控制、集中控制、设置中央备妥信号、运行信号、故障信号、超温报警信号等。普通控制实行手动和自动控制方式，为了解决原PLC内部输出继电器易损坏原因，我公司及时改进PLC外围电路，使本产品更加方便实用，确保设备正常运行。
三、设备安装与维护
　　1、避免阳光直接照射避免雨水淋湿，环境温度保持－10℃一35℃内。
　　2、相对湿度在10一90％PH范围内。
　　3、避免腐蚀性、可燃性、爆怍性气体接触。
　　4、避免直接撞击和振动。
　　5、避免闲杂人员乱摸乱动。


四、主要技术参数
　　本柜电源为三相四线制，380V(控制电源220V、电源电压波动好在正负10％范围内) 。
    控制对象：
　　（1）收尘提升电磁阀          6只   功率8.0W       DC24V
　　（2）收尘脉冲电磁阀          6只   功率8.0W       DC24V
　　（3）收尘卸料器            　1台   电机功率2.2KW  AC380V
　　（4）收尘拉链机FU        　  1台   电机功率3KW    AC380V
　　（5）可实行远控和本地控制两种选择  并且设置无源接点: 运行信号、备妥信号、故障信号。
五、工作原理：就本台设备介绍其工作过程
　　1、开机前首先打开本控制柜检查电源线和电器元件接头有无松动或脱落，检查熔断器内有无适的熔芯（1一2A），气路压力必须达到3Kg以上。
　　2、合上本柜空气开关，控制电源接通（用万用表测量一下电源电压与控制柜电压表是否相符合、动力电源380V、控制电源220V电压波动应小于10％）、控制电源信号灯亮。
　　3、检查好本柜输出端子至除尘设备上的各电磁提升阀和电磁脉冲阀有无短路和断路（如有短路故障将会造成控制空开Q2跳闸、或FU熔芯熔断，影响正常清灰工作）。各端子输出对各室的电磁提升阀和电磁脉冲阀是否相对应，否则将影响清灰效果，除尘风机与控制柜热继电器线输出相对应，(开机前关闭风机调节阀门，风机开启后打开调节阀门，停机后好把调节风门关闭，避免风机启动时忘记关闭调节阀门，起动电流大影响电器使用寿命)。
　　4、做好以上工作将本柜开关SA1置自动位置，本柜将按照工艺要求自动执行各室清灰工作。
　　5、自动工作时间：当SA1置自动位置、SA2置快档位置、如PLC内当前值为6、除尘清灰将从1#室开始即PLC通电30秒钟后，1#室提升阀开始工作、5秒钟后1#室脉冲阀工作0.3秒停止，1#室脉冲阀停止工作5秒钟后、1#室停止清灰工作。等20秒钟后2#室电磁阀开始工作、5秒钟后2#室脉冲阀工作0.3秒停止，2#室脉冲阀停止工作5秒钟后、2#室停止清灰工作。等20秒钟后3#室电磁阀开始工作、5秒钟后3#室脉冲阀工作0.3秒停止，3#室脉冲阀停止工作5秒钟后、3#室停止清灰工作。以此顺序完成1#室到6#室的自动循环清灰工作
控制柜的快、中、慢档时间设定根椐工艺要求有；（快档30S间隔、中档60S间隔、慢档120间隔）
　　6、当SA1置手动位置时，请参照自动工作时间来完成各室的清灰工作。
　　7、当主机停止工作时应先停止除尘风机，等各脉冲阀自动清灰一次或手动将各脉冲阀自动清灰一次，后停拉链机和卸料器、后把控制柜电源关闭。
　　8、检修电气或设备时一定要关闭电源并挂工作牌！严禁无电工操作证人员检修电器设备！
　　9、如实行远控，可将SA1按钮置自动位置，SA3置远控位置，启停中控按钮即可(清灰选择间隔: 调整按钮SA2 快  中  慢 )
