(1)结构特点

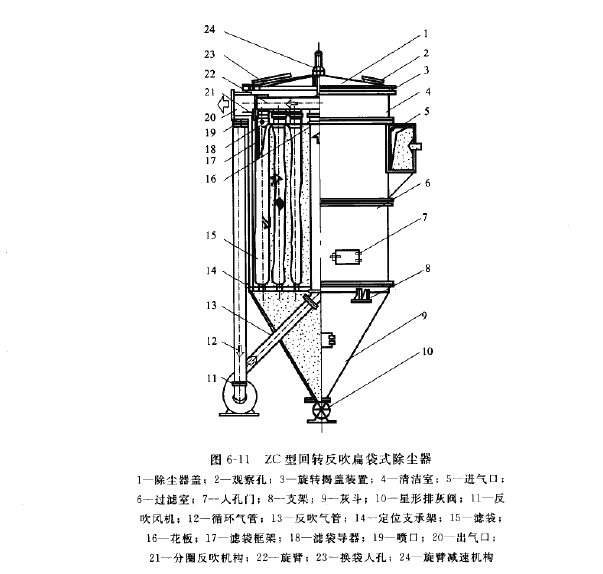

ZC型回转反吹扁袋式除尘器结构如图6-11所示。其壳体按旋风除尘器流线形设计，能 起气流旋转作用4

ZC型回转反吹扁袋式除尘器结构特点是采用自动控制回转反吹清灰机构、当滤袋的压 力损失达到反吹气控制上限时，自动启动反吹气机构，反吹气由旋臂上喷口吹人滤袋导器, 对滤袋逐个轮流分圈反吹清灰，吹落附着在滤袋上的粉尘/当滤袋的压力损失降低到反吹气 控制下限时，反吹气机构自动停止工作.

(2)规格系列

ZC型回转反吹扁袋式除尘器系列规格有A型和B型两种过滤温度高（80),黏度大、含尘浓度高、粒径细的含尘气体，按低负荷运行，采用过滤速度为1+0? 1.5m/min,选用八型，其压力损失为800?1300Pa。过滤常温《80X；)、黏度小、含尘浓 度低、粒径粗的含尘气体，按高负荷运行，采用过滤气速为2.0?2.5m/min，选用B型。 其压力损失为1100?1600Pa。A型和B型除尘效率均为99H以上。

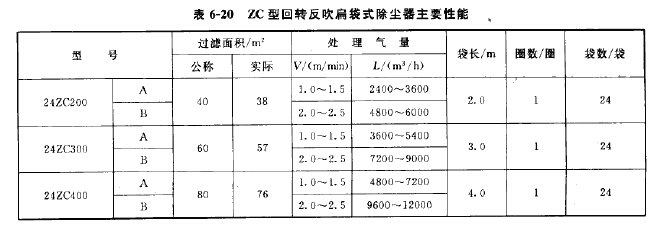

ZC型回转反吹扁袋式除尘器的主要性能见表6-20,主要尺寸见图6-12和表6-21,
