扁袋脉冲除尘机组HMD系列旁插扁袋脉冲除尘机组是一种由箱体后进风、侧排风、外滤、高压脉冲喷吹清灰的扁袋除尘器，它适用于非腐蚀性、非黏性、非纤维性粉尘的含尘气体的除尘净化或有用物 料的回收，是一种效率高、性能优良的袋式除尘设备。

HMD型旁插扁袋脉冲除尘机组中的小型除尘机组。适应各分散扬尘点如仓顶、库顶、库 底及各种物料输送设备的吸尘净化和回收有经济价值的物料。

1.主要特点

①结构紧凑，占地面积小，单位体积过滤面积大。

②采用高压空气脉冲喷吹淸灰，淸灰由程序控制器控制，清灰脉冲喷吹时间、喷吹间隔 及喷吹周期均可调节，自动化程度高，清灰效果好，耗气量低。

③更换滤袋在机外进行，简单快捷，劳动条件好，维修方便。

④采用涤纶针刺毡滤袋，除尘效率髙，滤袋 寿命长，排放浓度低。

2.技术性能

HMD系列旁插扁袋脉冲除尘机组的规格和 技术性能见表5-U

3.组成和工作原理

除尘机组共有六个规格，其结构主要由过滤 室、滤袋、净气室、灰斗、卸灰阀、脉冲喷吹装 置、电控箱、支架等组成，箱体全部采用焊接结 构，检修门用泡沫橡胶条密封，保证除尘器严密 不漏风。

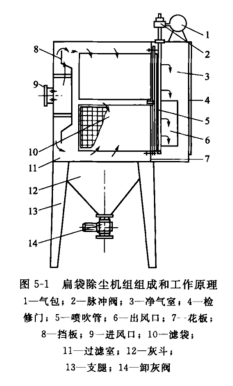

图5-1是HMD旁插扁袋脉冲除尘机组工作 原理图，含尘气体从进风口进人过滤室，经挡板 的分离和扩散，较粗颗粒落人灰斗，含尘气体经 滤袋过滤，粉尘阻留于袋表，净气经袋口到净气 室，经出风口由风机排人大气。

当滤袋表面的粉尘不断增加，导致设备阻 力上升到设定值时，微差压控制器（或时间继 电器）输出信号，程控仪开始工作，逐个开启 脉冲阀，使压缩空气通过喷口对滤袋进行喷吹 清灰，使滤袋突然膨胀，在反向气流的作用下，附于袋表的粉尘迅即脱离滤袋落人灰斗， 粉尘由卸灰阀排出。全部滤袋喷吹清灰结束后，程控仪停止工作，除尘机组恢复正常过 滤状态。

除尘机组的工作由可编程控制，可分为自动控制和手动控制，自动控制时可定时控制，亦 可定阻（定压力）控制，其喷吹时间、喷吹间隔、淸灰周期及阻力值均可调整，自动化程 度高。

4.机组外形尺寸

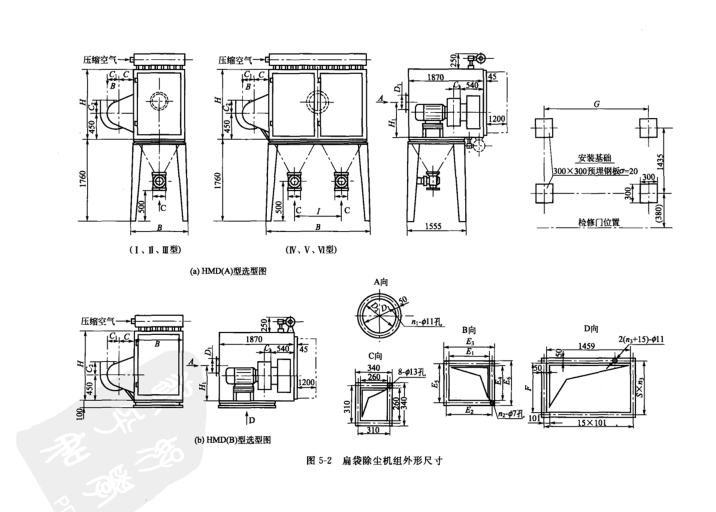

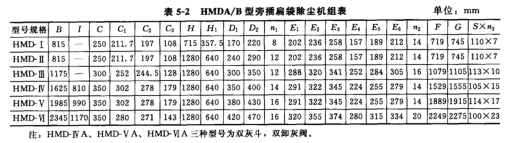

机组外形尺寸见图5-2和表5-2。

5.选用注意事项

本除尘机组的外形图和主要尺寸见图5-2,共有A、B两种形式，各有6种规格。

(1)塑式的选用A型：带灰斗型，适用于库底及各种物料输送设备，分散扬尘点含尘 气体的净化或有价值物料的回收。可室内或室外安装。为降低机组整体高度，应用户要求可将 箱体上方气包或脉冲阀等件改装于箱体下方。

B型：滤箱下部敞开，有法兰接口无灰斗，适于安装在库顶、料仓顶的排气口上，对含尘 气体进行净化。滤箱侧的风机安装，可改装于箱体另一侧面。

A型除尘机组的支腿一般安装于灰斗下卸灰阀口距地面高度500mm处。

(2)滤袋滤料的选择和气体温度的限制目前国内滤料较多，在需净化的粉尘和气体不具 有酸性、碱性和温度小于120C时，一般配用涤纶针刺毡滤料》当含尘气体温度在120?200X： 时，应选用芳纶类针刺毡滤料。

(3)电控设备的选用一般有定时和定阻控制二种，一般配定时控制。当要求定阻力控制 时，一般厂家可供货。

(4)扁袋除尘机组淸灰效果比不上圆袋，所以使用中应降低过滤速度，并选配高品质脉冲 阀和恰当的清灰装置。
