3.2.1结构形式

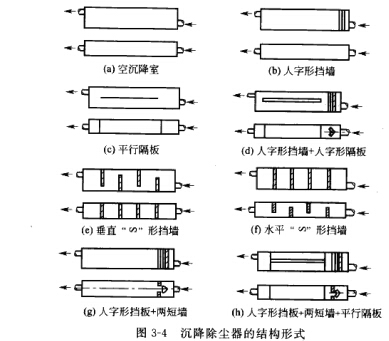

沉降除尘器的结构形式.为提高除尘效率，一般都加设各种挡尘装置，如图3-4、图3-5 所示。根据实验，以采用人字形挡板和平行隔板结构形式的除尘效率较高，一般，比空沉降 除尘器提高15%。
也可加设喷水装置提高除尘效率。如以电厂锅炉烟尘为试样，在进口气速为0.538m/s时，

除尘效率为77.6%，加设喷水装置后除尘效率达88. 3%.

3.2.2结构尺寸

沉降除尘器的外形尺寸可由下式近似 确定。

L=— (3-5) …

H = 0. 5 a/F"?VF" (3-6)

F-^ = BL (3-7)

^ m

式中 L-枚度，m;

3. 2.3除尘效率与压力损失

(1)除尘效率

对各种粒径的尘粒的分级除尘效率w可按下式求出：

Vk = (Lvc/vH) X 100% (3-8)

在实际中，由于含尘气体在沉降除尘器内流动时，气流的湍流和其他因素会千扰正常的 沉降.尤其是对小直径的尘粒，除尘效率比计算的要低些，

B——宽度，m;

H——高度t m；

厂——有效截面积，

-沉降除尘器内的气流速度，m/s; v亡^"尘粒的沉降速度，m/s9

(2>压力损失

^C^+LS^Vp (39)

式中——含尘气体通过沉降除尘器的压力损失，Pa;

^——含尘气体进人沉降除尘器的速度，

——含尘气体离开沉降除尘器的速度，m/s,

P-含尘气体的密度，kg/m3。

—般，含尘气体通过沉降除尘器的压力损失为50?lOOPa。

3.2.4沉降除尘器系列

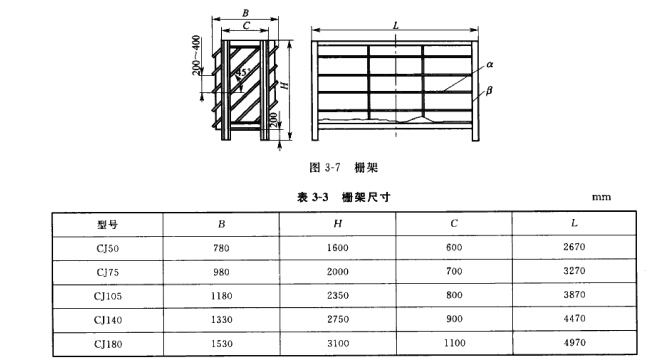

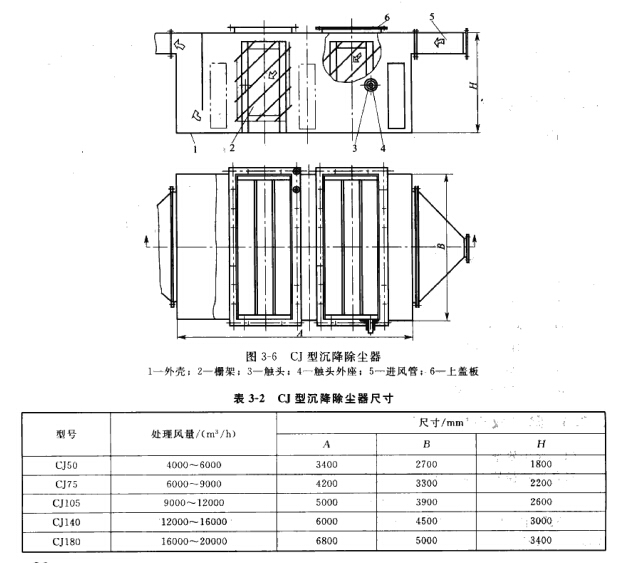

CJ型沉降除尘器如图3-6所示，尺寸见表3-2a为了沉降细小粉尘，提高除尘效率，在 沉降室内增设栅架，栅架结构如图3-7所示，尺寸见表3-3d栅架上装有倾斜的平板，有利 于粉尘沉降。

在外壳上，对着栅架装有触头，定时敲打触头，振动栅架清灰^在外壳上，还设有工作 门，以便人工清灰D如粉尘量大*也可安装灰斗D

CJ型沉降除尘器的含尘气体速度为0. 2?0. 4m/So (2)高炉沉降除尘器

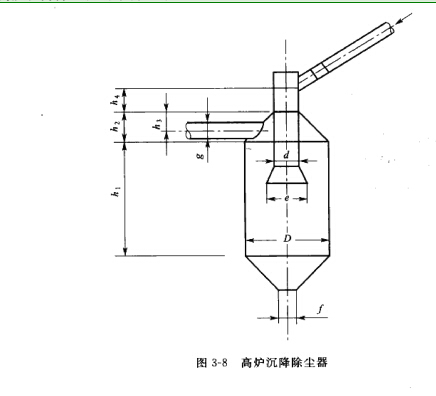

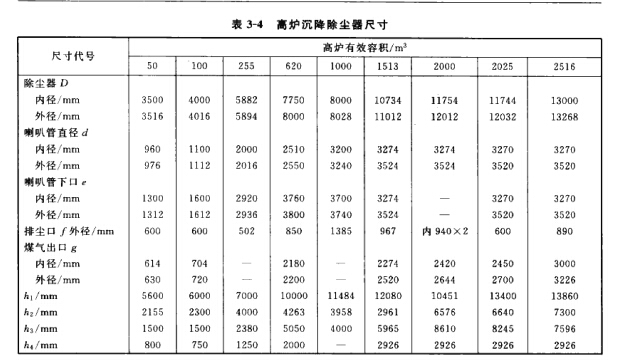

髙炉沉降除尘器的结构尺寸见图3-8和表3-4。

典型高炉沉降除尘器的技术数据如下。

①沉降除尘器的直径应保证煤气在标准状态下的流速不超过0. 6?1. Om/s.

②沉降除尘器直筒的高度，要能使煤气停留时间不小于12?15%

③沉降除尘器下部圆锥面与水平面的夹角应大于50°„

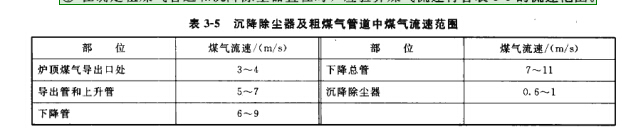

CD在确定粗煤气管道和沉降除尘器直径时，应验算煤气流速符合表3-5的流速范围.

⑤下降管直径按在1ST：时煤气流速iOm/S以下设计。

⑥沉降除尘器内喇叭管垂直倾角5°5°，下口直径按除尘器直径0. 55?0. 7倍设计， 喇叭管上部直径长度为管径的4倍。

⑦髙炉沉降除尘器必须安装超压泄放装置，
