3. 1.1 形式

沉降除尘器的形式可分为水平气流沉降除尘器和垂直气流沉降除尘器两种。
水平气流沉降除尘器如图3-1所示s它是把 输送气体的管道的一部分加以扩大，使气体速度 降低，并保持一定时间，让粉尘从气体中沉降下 来。一般，当气体流速为1. 5?2.0m/S时，可除 去200?400pm的尘粒^

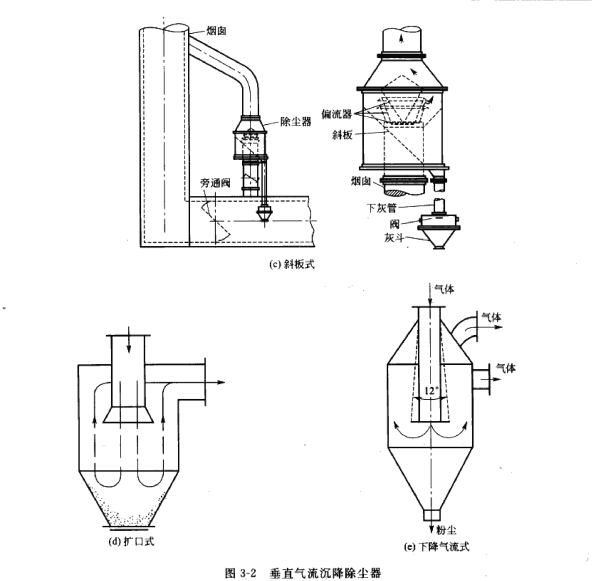

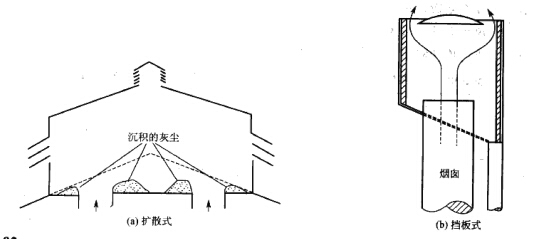

垂直气流沉降除尘器是一种风选器，可除去 沉降速度大于气流上升速度的粉尘9图；3-2U)

为简单的一种.含尘气体进人沉降除尘器后，大颗粒沉降在人U处的周围。图3-2(b)和 (c)是在气体出门处加-挡板，使气流偏转方向后冉流出，以帮助粉尘沉降。图3，2(d)为 扩口式，使气流速度降低，有利于尘粒沉降。图3-2(e)是气体和尘粒向下流动方向相厂

3.1.2工作原理

(I)粉尘的沉降原理

沉降除尘是利用粉尘々气体的密度不同的原理，使粉尘靠自身的重力作用从气体中自然 沉降来达到净化气体的目的„其结构简单、体积大、阻力小、效率低，用于一级粗净化的

场合。

图3-3为含尘气体在水平流动情况下理想的尘粒重 力沉降。如果要使尘粒在沉降除尘器内从气流中分离 出来，必须在通过沉降除尘器的时间内，从进人沉降 除尘器时的位置，降落到沉降除尘器的底部。

尘粒从沉降除尘器的顶部降落到底部所需的时 间为：

Ts - H/vt (3-1)

式中 H沉降除尘器的高度，

%——尘粒的沉降速度，m/%
士忍貌r;

m 3-3粉尘重力沉降原理
含尘气
气流在沉降除尘器内停留时间为;

式中L——沉降除尘器的长度，m; v沉降除尘器内气流速度，

(2)尘粒的沉降速度

根据斯托克斯定律，在层流条件下，尘粒的沉降速度为；

dHp^-p)g

叫 18/i ^
TV 一尘粒的沉降速度.m/w
d — 一尘粒直径， m;
Pc 尘粒密度， kg/m3 ；
P— 一气体密度， kg/ma }
y- 一气体黏度， Pa * s ；
s 一重力加速度t 9.81m/s2。

在足流条件下，密度为lOOOkg/m3的不同粒径尘粒，根据斯托克斯定律实验得到的沉 降速度R见表

(3)气体流速

含尘气体在沉降除尘器截面上的流速依含尘气体的临界速度确定。
-含尘气体的临界速度，m/s；

流线系数，取10?20，随尘粒直径减少而递增； 尘粒直径，m;

尘粒密度，kg/m3 f 气体密度，kg/m3。
I I
P
含尘气体的流速为临界速度的0. 5?0. 75倍，一般在0. 2?0. 8m/s范围内选取6
