冲天炉烟气净化方案有好几种:
高温袋式除尘器、电除尘器、旋风除尘器、组合水除尘、烟囱喷淋。根据《铸造防尘技术规程》的规定, 排放浓度的执行标准在400～ 600m g?m 3 的地区可在烟囱出口安装喷淋装置; 排放浓度的执行标准在200～ 400m g?m 3 的地区, 在炉料经过预处理(废铸件清砂、焦炭过筛等) 可采用高效旋风除尘器; 排放浓度的执行标准在 ≤200m g?m 3 的地区, 宜采用袋式除尘器、电除尘器, 按照这个规定, 本治理工程应采用袋式除尘器或电除尘器, 但是这2 种除尘器造价高, 厂家承受不了,且不便于脱硫。13621111986
湿式除尘器工作原理
含尘废气经切换阀和除尘管道, 先进入防爆型高效旋风除尘器, 在离心力场的作用下, 10Lm 以上的粗粒粉尘经径向沉降而被除去, 然后再进入多机理湿式净化器, 如图1 所示。该净化器集文丘里、水浴、泡沫、雾化4 种作用机理于一体, 烟气进入设备后, 先进入W 室, 经过文丘里作用, 进行第1 次净化; 再进入水浴室A , 经受水的洗浴, 进行第2 次净化; 剩下部分再进入泡沫室B, 经受泡沫的粘附, 进行第3 次净化; 后进入雾化室C, 经受水雾的粘凝, 进行第4 次净化, 经过4 次净化后细颗粒粉尘和 SO 2 等可溶性有害气体被捕集, 干净气体经排气口排出。工作介质经水处理后循环再用。
冲天炉袋式除尘器工作原理：
出来的高温含尘气体首先进入扰流式冷却器，是高温含尘气体得到比较好次冷却，温度可下降到150~160 ℃，同时一部分粗颗粒在气体扩张、流速减慢和旋风的作用下沉降下来；然后含尘气体进入多管水冷却器，烟气得到进一步冷却，温度下降到100 ℃以下，含尘气体再进入袋式除尘器彻底除尘；经净化后的气体经风机抽至排气筒排除，排气筒出口处气体温度59 ℃。经检测，通过采用二级除尘系统，经二级LCPM 型系列气箱高压脉冲袋式除尘器的除尘效率达到99.5%以上，烟尘浓度75 mg/m3，冲天炉烟尘符合排放要求。

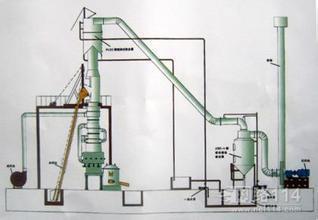

冲天炉袋式除尘器工程案例
