5.5.1 旋风体

多管式旋风除尘器是由若干个并联的旋风体组成。适用于捕集10pm以上非黏结性的干 燥粉尘。

旋风体的直径一般有^lOOmnu 4150mm和fe50mm三种，旋风体的除尘效率随着直径 的减小而提高。

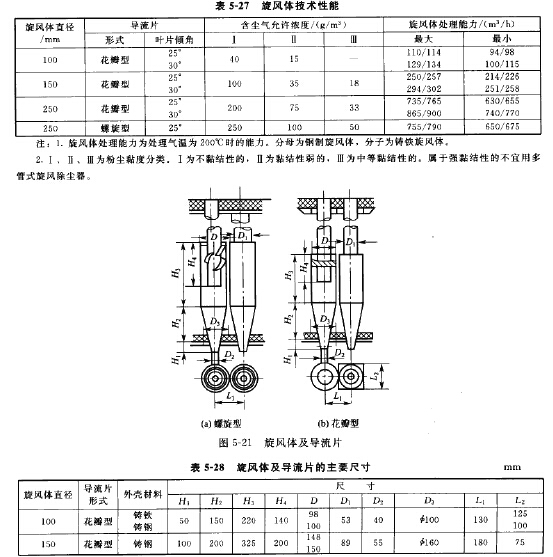

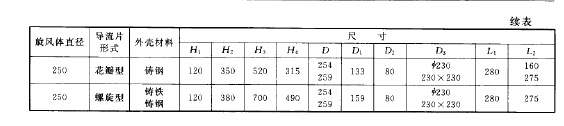

旋风体内设有导流片，导流片常用的结构有螺旋型和花瓣型。旋风体技术性能见表 5-27,旋风体及导流片的主要尺寸见图5-21和表5-28。

5.5.2 CLG型多管式旋风除尘器

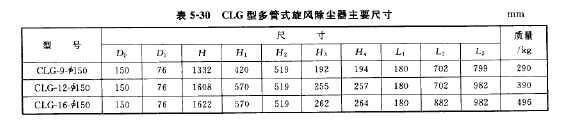

CLG型多管式旋风除尘器的规格有组合管数为9、12和16共三种，旋风体的直径为 釘50mme其主要性能见表5-29,主要尺寸见图5-22和表5-30。

5.5.3 XZTD型陶瓷多管式旋风除尘器

(1)结构材料

XZTD型陶瓷多管式旋风除尘器主要是与含尘气体接触的重要部位采用陶瓷材料制成> 陶瓷材料具有耐磨蚀、耐腐蚀、耐高温等特点□主要应用于沸腾炉、旋风炉和流化床炉等烟 气除尘，其除尘效率达93%。

(2)規格系列

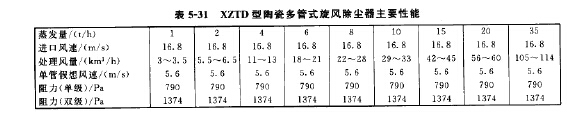

XZTD型陶瓷多管式旋风除尘器形式有单级和双级两种，其主要性能见表5-31。

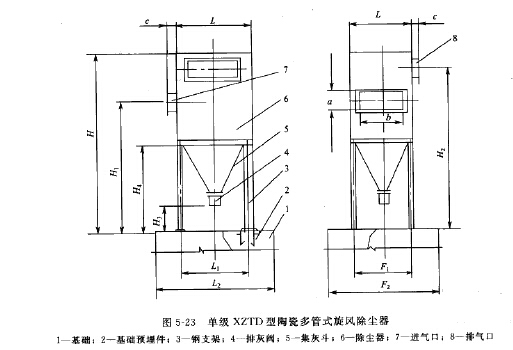

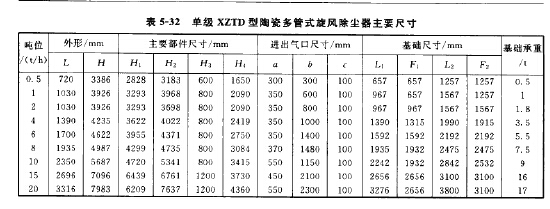

①单级XZTD型陶瓷多管式旋风除尘器单级XZTD型陶瓷多管式旋风除尘器的规格 是按锅炉蒸发量确定，有0. 5?20t/h共S种，其主要性能见图5-23和表5-32。

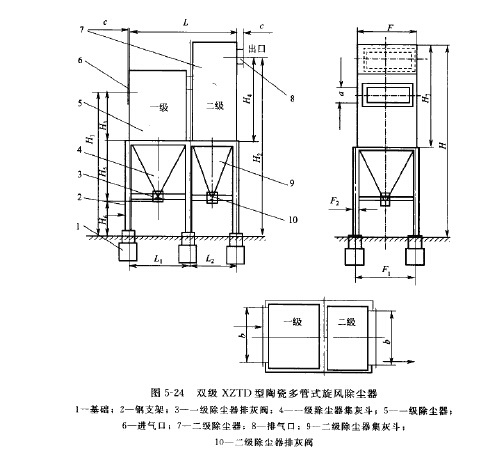

②双级XZTD型陶瓷多管式旋风除尘器双级XZTD型陶瓷多管式旋风除尘器的规格 按锅炉蒸发量确定，有10?80t/h共7种，其主要尺寸见图5-24和表5-33。



5.5.4 KL型顺喷陶瓷多管式旋风除尘器

(1)结构特点

KL型顺喷陶瓷多管式旋风除生器是在XZTD型陶瓷多管式旋风除尘器的基础上，增设了电子脉冲式顺喷抗黏结的结构。结构如图5-25所示。

多管式旋风除尘器在捕集黏性大的粉尘时，粉尘容易黏结在导向器切向进口的周围，造 成堵塞。增设了电子脉冲式顺喷抗黏结的结构后，可控制压缩空气周期地对导向器的旋流口 进行高压喷吹，从而防止了黏性粉尘的堵塞。因此，适用于处理各种黏度大的粉尘，除尘效 率可达95%以上D (2)规格系列

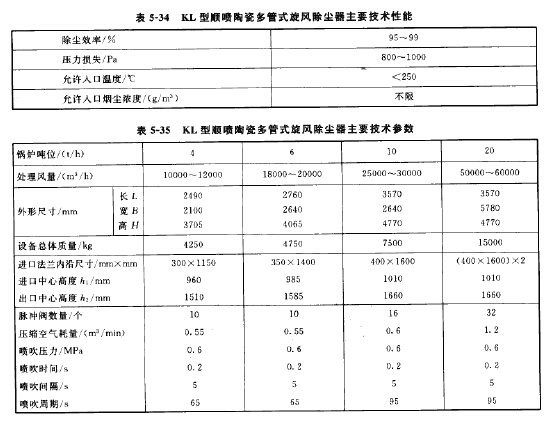

KL型顺喷陶瓷多管式旋风除尘器的规格按锅炉吨位有4?20t/h共4种，其主要技术性能见表5-34,主要技术参数见表5-35,

5.5.5 XLD型多管式旋风除尘器

(1)技术性能 XLD型多管式旋风除尘器是为锅炉配套的除尘器，其技术性能见表5-36

(2)规格系列

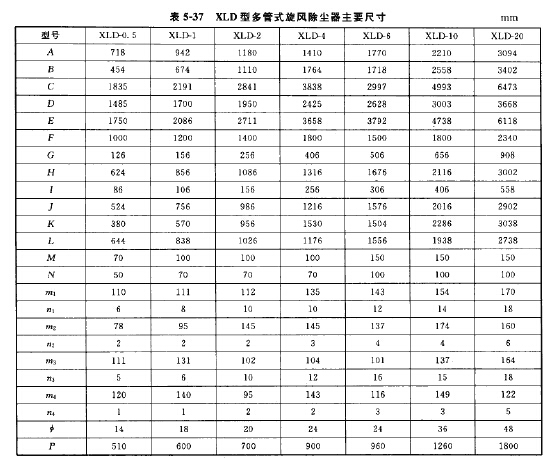

XLD型多管式旋风除尘器按锅炉吨位有0.5t/h、lt/h, 2t/h、4t/h、6t/hy lOt/h和 20t/h共7种规格.处理气量为1500?GOOOOmVtu其主要尺寸见图5_2e和表5-37。
