单机除尘器简介

单机除尘器就是接上风管、电源就能运行的收尘器，这种收尘器的体积小，无需人工操作，

风量为1000-6000m3/h，过滤风速如采用740 滤布为1.2—1.8m/min，如采用毡子滤料为

2.0-2.8m/min。

结构性能

单机除尘器机组，捕尘器是一种体积小，除尘效率高的空气净化设备。适合各种独立的产尘

点，灵活方便，就地集尘，就地处理，能有效地保证空气的洁净度。基本结构由除尘箱体，

离心风机，滤袋（滤筒），集尘器及微电脑控制器等组成，粉尘由风机负压通过吸尘管道吸

入除尘器箱体内部，利用重力与上行气流，首先粗颗粒粉尘被过滤器初滤而直接降至集尘器，

微粒粉尘由过滤器捕集在外表面，洁净气体经过滤器滤芯过滤分解净化后流入洁净室，从而

由风机从出风口排出。整个除尘过滤过程是一个重力、惯性力、碰撞、静电吸附、筛滤等综

合效应的结果。

用途范围

单机除尘器，捕尘器广泛应用于国家GMP 认证工程需要的壹叁玖陆贰伍零贰零贰玖净化除

尘，可广泛应用于医药行业（例如：压片机，制粒机、糖衣锅，混合机，粉碎机，振筛机，

称量，套胶囊，中药前处理、配料、伴料、称量等工艺设备）的粉尘去除，以及生物、化工、

食品、电子，机械五金，铸造，陶瓷，装卸，矿山，冶金等其它行业的就地除尘。对一般比

重小的、细微的金属切屑，铸造用砂的粉尘、水泥、石膏粉、炭粉、胶木粉、塑料粉等在一

定范围内也均有良好的除尘效果，除尘效率大于百分之九十九点五。

单机除尘器产品系列

HMC 型脉冲单机除尘器是辉胜除尘消化吸收国外同类产品先进技术经改进后设计而成的小

型袋除尘器。该单机布袋除尘器采用（0.5-0.7MPa）大流量脉冲阀逐条滤袋喷吹清灰的技术，

与国内其它单机相比，具有清灰动能大，清灰效率高的特点。并且体积小，重量轻结构简单

紧凑、安装容易、维护方便（外滤式），广泛用于建材、冶金、矿山、化工、煤炭、非金属

矿超细粉加工等行业含尘气体净化处理系统，是环保除尘的理想设备。

HMC 型脉冲单机布袋除尘器工作原理

HMC 型单机除尘器

单机布袋除尘器含尘气体由进气口进入灰斗、或通过敞开法兰口进入滤袋室，含尘气体透过

滤袋过滤为净气进入净气室，再经净气排气口，由风机排走。粉尘积附在滤袋的外表面，且

不断增加，使滤袋除尘器的阻力不断上升，为使设备阻力不超过1200Pa，袋除尘器能继续

工作，需定期清除滤袋上的粉尘。清灰是由程序控制器定时顺序起动脉冲阀，使包内压缩空

气(0.5-0.7MPa)由喷吹孔眼喷出（称一次风）通过文氏管诱导数倍于一闪风的周围空气（称

二次风）进入滤袋使滤袋在瞬间急剧膨胀，并伴随着气流的反向作用抖落粉尘，达到清灰的

目的。

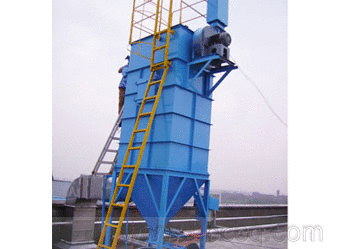

DMC 脉冲单机除尘器图片

 DMC 脉冲单机除尘器有24.36.48.60.72.84.96.120 几种规格，其中每种规格分别有两种安装

形式：A 带灰斗和卸灰阀B 法兰式

DMC 脉冲单机除尘器

MX-Ⅱ型脉冲袋式除尘器是在MC—Ⅰ型的基础上，改进的新型高效脉冲袋式除尘器。为了

进一步完善MC—Ⅰ型脉冲袋式除尘器，将原产品进行了修改，改后的MC—Ⅱ型脉冲袋式

除尘器保留了MC—Ⅰ型的净化效率高，处理气体能力大，性能稳定，操作方便、滤袋寿命

长、维修工作量小等优点。而且从结构上和脉冲阀上进行改革，解决了露天安放和压缩空气

压力低的问题。适用机械、冶金、橡胶、面粉、化工、制药、碳素、建材、矿山等单位。

UF 单机除尘器

UF 单机除尘器是克化借鉴美国富乐企业技术的基础上，经改进预设而成的一种小规模袋式

收尘器。UF 单机除尘器的滤袋材质认为合适而使用氯纶针刺毡，准许蝉联运用温度小于120

℃，震打清灰摇动装置清灰有经验较强，在入口液体浓度较大，达100g/Nm3 时，出门排放

液体浓度100g/Nm3，清除粉尘速率可达99.9 百分之百，UF 单机清除粉尘用具备清灰效果

好、净化速率高、处置风量大、滤袋生存的年限长、维修办公量小、运行安全靠得住等长处。

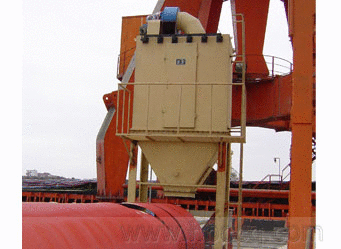

UF 单机除尘器图片

UF 单机除尘器预设结构紧凑密切、大小小，高度低，有多种方式，既可单机运用，又可多

机组合，大风量、小风量皆可选用。多机组合乎时常，也可用于小规模球磨机、破碎机等蝉

联办公点作为收尘设施。

UF 单机除尘器的组成局部：滤箱、震打清灰摇动装置、风机局部和进风及排灰器件。

单机清除粉尘器滤箱涵盖壳体、花板、内滤式滤袋、挂袋钩和检查修理门，震打清灰摇动装

置涵盖摇动电机、连杆结构和摇、摆轴等，风机部再保险括抽风机及皮带传动装置、电机和

出风管，单机清除粉尘器排灰器件按安装型式分为三种：在滤箱下部接灰斗和卸灰阀，并设

有支柱。进风口设在灰斗上部；在滤箱下部打开，作为进风口中，又是排风口，花板旁想办

法兰；滤箱下部设有储灰箱，灰箱上部设进风口。

单机清除粉尘用具备经济实用、结构紧凑密切、安装容易、保护便捷等独特的地方，

主要用于各种库顶、库底、仓顶及各种输送设施等部分排放点和扬尘点的清除粉尘净化。同

时单机清除粉尘器也可适于车间内及设施上安装，也可室外安装。

单机清除粉尘器广泛用于冶炼金属、建筑材料、机械、化工、矿山等各种工矿公司非

纤维性粉尘、工业粉尘的清除粉尘净化。如用于煤粉等易燃粉尘的使聚在一起，要增设置防

卫燃防爆处理办法，单机收尘器结构也要相应的变更，本厂还可供给耐腐蚀和耐高温的单机

清除粉尘器结构，适合不一样用户需求,单机除尘器可以用无焊接工艺制作。

XMC 型脉冲单机除尘器图片

XMC 单机除尘器是在国标MC—II 型和日本TBF 袋式除尘器的基础上改进的新型高效脉冲

除尘器，综合了分室反吹各种脉冲喷吹除尘器的优点，克服了分室清灰强度不够，进出风分

布不均等缺点，扩大了应用范围。

XMC 脉冲单机除尘器

XMC 型单机除尘器的结构有其特点，所以提高了收尘效率、适应能力，延长了滤袋的使用

寿命，经过多年生产实践，设备运行稳定、维修量小、组合范围大，深受广大用户好评。本

系列产品可广泛用于沥青拌合楼破碎、磨机、烘干机、炉窑等粉尘及烟尘的收尘系统，除尘

器滤袋的材质一般采用涤纶针刺毡，其允许连续使用温度≤120℃，如滤袋采用美塔斯高温

针刺毡，其允许使用温度可达204℃。本系列除尘器按不同规格电磁阀可组合多种不同规格

的除尘器，本系列除尘器能负压或正压操作，其本体结构无任何改变，收尘效率达99.8%以

上，净化气体含尘浓度

保温加热装置，壳体也要作相应变.

PL 型系列单机除尘器

PL 单机除尘器是根据国外引进的除尘设备进行改进研制成功的新颖产品，是一种体积小，

除尘效率高的就地除尘机组.并广泛用于铸造工业、陶瓷工业、玻璃工业以

PL 单机除尘器图片

及耐火材料、水泥建材、砂轮制造、化工制品、机械加工等行业的除尘。该系列机组基本结

构由风机、过滤器和集尘器三个部分组成，各部件都安装在一个立式框架内，钢板壳体，外

形美观、结构科学、运行可靠、使用方便。

电除尘器工作原理

1.货用压力即机真空度,系指机器可供使用的压力,是机器进气口实测静压的绝对值。

2.净化效率大于99.5%是用于中位径100 的滑石粉测定数值,测定值低为99.62%,平均

为99.6%。

3.机器风量是在资用压力时的吸风量。除尘器配件网

PL-B 型系列单机除尘设备技术性能除尘布袋,除尘骨架

家用静电除尘器

注：1.货用压力即机真空度,系指机器可供使用的压力,是机器进气口实测静压的绝对值。

2.净化效率大于99.5%是用于中位径100 的滑石粉测定数值,测定值低为99.62%,平均

为99.6%。

3.机器风量是在资用压力时的吸风量。

布袋除尘器原理

PL-A 型系列单机除尘设备技术性能星型卸料器

除尘器滤袋

PL-A 型系列单机除尘设备技术性能电磁脉冲阀膜片

HD 系列单机除尘器图片

HD 型单机除尘器是专为水泥厂库顶、库底、皮带输送及局部尘源而设计的。也可以用于其

它行业的局部尘源除尘用。具有体积小、处理风量大、结构紧凑、使用方便可靠等优点，从

除尘器上清除下来的粉尘可直接排入仓内，亦可直接落在皮带上。含尘气体由除尘器下部进

入除尘器，经滤袋过滤后，清洁空气收引风机排出，除尘器工作一段时间后，滤袋上的粉尘

逐渐增多致使滤袋阻力上升，需要进行清灰，清灰完毕后，除尘器又正常进行工作。

HD 系列单机除尘器工作原理

含尘气体由除尘器入口进入箱体，通过滤袋进行过滤，粉尘被留在滤袋内表面，净化后的气

体通过滤袋进入风机，由风机吸入直接排入室内（亦可以接管排到室外）。

随过滤时间的增加，滤袋内表面粘附的粉尘也不断增加，滤袋阻力随之上升，从而影响除尘

效果，采用自控清灰机构进行定时摇振清灰或手控清灰机构，停机后自动摇振数十秒，使粘

在滤袋内表面的粉尘抖落下来，粉尘落到灰斗，抽屉或直接落到输送皮带上。

用途范围

本系列产品产品广泛用于水泥行业外，还可用于铸造工业、陶瓷工业、玻璃工业、砂轮制造、

化工制品、机械加工等行业的除尘。该产品对比重较大的金属切削，铸造用砂等和中等比重

的粉尘，如水泥、陶瓷原料粉尘、颜料、胶木粉、塑料粉等，以及比重较轻的木工加工等粉

尘均有良好除尘效果，排放浓度保证达到国家排放要求。

四、技术性能

1.本机组不适用于潮湿和带有腐蚀性的气体，不应长时间处理高于120℃的废气。如需用于

处理高温废气，请告知制造厂家订做高温滤布。

2.机组在开，停及运转过程中，如有异常现象，应立即停止工作，进行检查修理。

3.停机应按“停止按钮”使摇振机构工作数十秒，不应直接拉下电源闸刀停机。

DLMC 模块式扁袋除尘器详细内容

DLMC 模块式扁袋除尘器是自动脉冲反吹清灰过滤器。无论是在卷烟、木器家具、水泥、

玻璃、铸造还是食品加工、农产品、医药、化工等领域，对易燃、易爆、有毒、有害烟雾等

各种形式的粉尘，都经历实践证明并能为您解决问题。

设计理念:

1、此模块式扁袋除尘器为真正沉流式设计，将粉尘因高速带动之乱气流影响减至低，更

省电节能。

2、模块式扁袋除尘器过滤0.003um 以上的粉尘,效率可达99.9-99.999%,特殊的配置可满足

0.3mg/m3 以下排放要求，除尘器的整机噪音小于80dB（A）。

3、采用封套式聚脂毡扁布袋，使用寿命更长。

4、模块式扁袋除尘器前方之检查门外进行更换滤袋，防止粉尘进入洁净气室，更容易操作

维护。

5、灵活多样的进出风口设计，能满足复杂多变的安装场所。

6、应用计算机辅助设计软件，专业化的设备与系统管网设计，先进数控加工设备，模具化

生产，给合式模块结构，可以任意组合层数和列数。确保品质。

过滤介质：

适用温度常温至250℃配置冷却段，可处理高达1000℃烟气厌油厌水，承受粉尘水份高达

35%，空气相对湿度高达95%。

不易粘尘，承受粉尘浓度高达300g/m3（配沉降室承受粉尘浓度达1000g/m3）机械强度高，

过滤风速1-3 米/分钟透气性高，过滤阻力500-1500Pa。

型号说明：DLM C a / b / 15

DLM 脉冲清灰扁袋除尘器；C 模块式箱体结构；a 列数，除尘器左右向过滤模块数；b 层

数，除尘器上下方向过滤模块数；15 一个除尘器模块的过滤面积

DLMC 模块式扁袋除尘器基本参数

说明：

1、压缩空气耗量是在脉冲喷吹时间为12S（可调）、脉冲宽度为105S（可调）时的参考值。

2、大型除尘器按上表任意组合（高8 层），同样的过滤面积可不同的组合方式，列数原则

上没有限制；

3、压缩空气要求：常压露点-23℃，含油量≤1PPM；气压为4-6bar

4、机架高度原则上小于3 米，超出此需另行设计。

单机除尘器的安装注意事项

单机除尘器安装在产生粉尘的机械设备邻近处，并由用户按照除尘器上的进气口尺寸，可自

行配置金属或塑料吸尘管道和吸尘罩。

一、单机除尘器电控箱盖，在工作时不得随意打开，如需调节清灰时间，或需检查电路时，

应停机后切断电源在进行工作。

二、单机除尘器根据粉尘性质和容量的大小，应定时振打清灰，一般情况每班振打三

到四次，以确保除尘器正常工作。

三、单机除尘器根据实际需要，定期进行清除灰尘，集尘器内灰尘清除时，只需在风

机和清灰机构工作停止时，打开密封的出灰门，抽出抽屉即可。

四、为了保证除尘设备处于佳工作状态，应尽量靠近粉尘发源地，一般以1.5 米到2.0

米好，连接管道尽可能短，并尽量减少弯头，以免增加阻力损失。

五、吸尘罩是保证单机除尘器机组处于佳状态的关键配件，使用单位应根据加工件

的外型尺寸粉尘的性质，按照通、近、顺、封、设计吸尘罩的原则，制作理想的吸尘罩。

六、单机除尘器在工作前应检查检修门，出灰门，及风管连接系统是否密封，以免泄

露，降低吸尘效果。

七、该单机除尘器电压为三相交流电三百八十伏，从单机除尘器上的外部电线接上电

源后即可开始使用，初转动时，应注意风机是否正转（如反转，风量很小，需调换电源接线）。

化工业JBC-32 单机除尘器获得了国家专利，是与实践相结合，将理论科学的应用于实践，

实践反过来将理论得以升华。良好口碑的树立就在于此设备的设计效果和使用效果。

JBC 单机袋式除尘器概述

JBC 系列单机袋式除尘器是专为水泥厂库顶、库底、皮带输送及局部尘源除尘而设计的。也

可用于其它行业的局部尘源除尘用。具有体积小、处理风量大、结构紧凑、使用方便等优点。

从单机除尘器上清除下来的粉尘可直接排入舱内，亦可直接落在皮带上。含尘气体由除尘器

下部进入除尘器，经滤袋过滤后，清洁空气由引风机排出。除尘器工作一段时间后，滤袋上

的粉尘逐渐增多致使滤袋阻力上升，需要进行清灰，清灰完毕后，除尘器又正常进行工作。

JBC-32 单机除尘器单机袋式除尘器

一、JBC 单机袋式除尘器概述

JBC 系列单机除尘器是专为水泥厂库顶、库底、皮带输送及局部尘源除尘而设计的。

也可用于其它行业的局部尘源除尘用。具有体积小、处理风量大、结构紧凑、使用方便等优

点。从单机除尘器上清除下来的粉尘可直接排入舱内，亦可直接落在皮带上。含尘气体由除

尘器下部进入除尘器，经滤袋过滤后，清洁空气由引风机排出。除尘器工作一段时间后，滤

袋上的粉尘逐渐增多致使滤袋阻力上升，需要进行清灰，清灰完毕后，除尘器又正常进行工

作。

二、单机袋式除尘器结构：

该系列除尘器基本结构由风机、箱体、灰斗三个部件组成。各部件安装在一个立式框

架内，结构极为紧凑，个部件的结构特点如下：

风机部件采用通风标准，便于维修更换，并采用隔震设施、噪音小。

滤料选用729 滤袋、针刺毡滤袋，过滤效果好，使用寿命长。

清灰机构采用电动机带动连杆机构，使滤袋抖动而清楚滤袋内表面的方法，其控制装

置分手控和自控两种。清灰时间的长短由用户自行调节时间继电器。

灰斗采用抽斗式和灰斗式两种结构，清除灰尘十分方便。

该系列机组有六种规格，分A、B、C、三型，A 型设灰斗，B 型设抽屉，C 型既不设

灰斗也不带抽屉，下部法兰根据用户要求直接配接在库顶、料仓、皮带运输转运处等扬尘设

备上就地除尘，粉尘直接回收。

本机组可根据用户实际需要，特定设计制作。

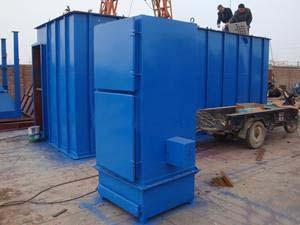

UF-(STD、FM、FB)型系列单机袋式收尘器图片

UF-(STD、FM、FB)型系列单机袋式收尘器经济实用；结构简单紧凑，安装容易，维修方便。

(内滤式)单机袋收尘器主要用于库顶、库底、仓顶及各种输送机等排放和扬尘点收尘，该单

机袋收尘器采用涤纶布袋，入口温度＜120℃除尘效果达99.8%。如有特殊用途可提供耐温，

耐腐蚀滤料的单机袋除尘器。

UF-(STD、FM、FB)型系列单机袋式收尘器(Unl- Filter)工作原理：含尘气体由进气口进入单

机袋除尘器灰斗或单机袋除尘器储灰箱，通过花板孔或直接通过花板孔三种方式进入单机袋

除尘器滤袋。含尘气体透过单机袋除尘器滤袋变为净气，进入箱体，再经单机袋除尘器箱体

上部排气口，由单机袋除尘器风机排走。粉尘积附在单机袋除尘器滤袋的内表面，且不断增

加，使单机袋收尘器的阻力不断上升。当单机袋除尘器阻力上升到1500—2000Pa 时为了使

单机袋收尘器继续工作，需定期清除单机袋除尘器滤袋上的粉尘。单机袋收尘器具体清灰时，

首先关闭单机袋收尘器顶上风机，摇动电机上偏心作用，带动连杆，使摇动轴左右来回转动，

单机袋除尘器滤袋就呈波纹状态，使粉尘掉下，卸出。
