(1)结构特点

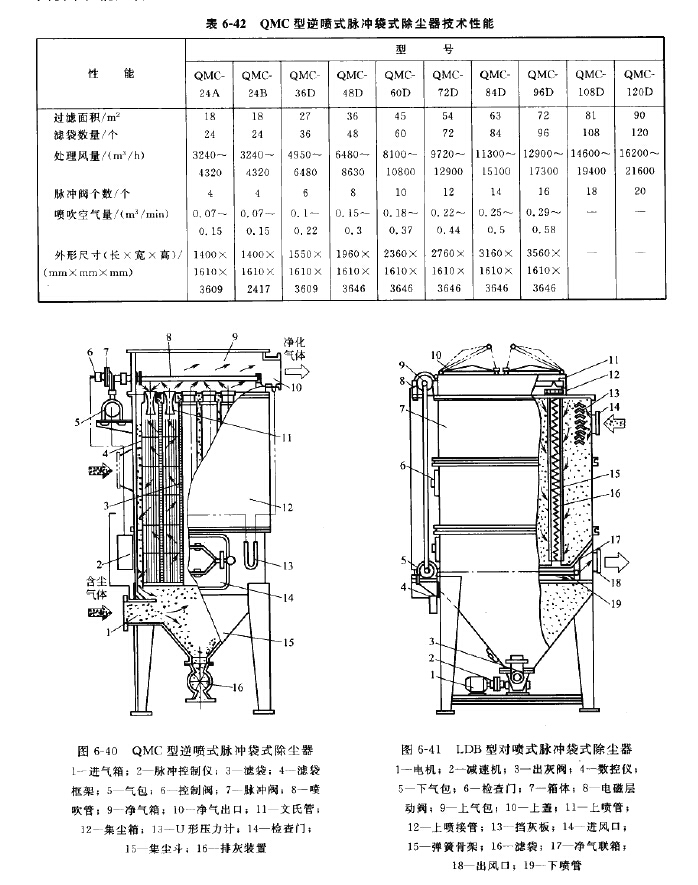

对喷式脉冲袋式除尘器主要由上、中、下三部分箱体和喷吹装置组成，如图6-41所示„ 其结构特点是分别在上箱体和净气联箱外侧设有上、下两套喷吹装置。

清灰时，电控仪发出信号，使互相对应的上、下两个喷吹阀同时开启，上、下气包内的 压缩空气经由两个喷吹管，同时射向同一滤袋的上、下袋口，使滤袋上的粉尘由净气联箱之 间的空隙落人灰斗，然后由排灰阀排出。

由于采用对喷方式，滤袋长度可为6m以上，相应地增加了过滤面积。同时，配套的为 低压喷吹装置，喷吹压力为0.2?0.4MPa,清灰能耗低。

(2)系列规格

LDB型对喷式脉冲袋式除尘器系列规格有35袋、70袋、105袋和140袋四种，处理风 量为4000?47500m3/h,其技术性能见表6-43。
