基本设计条件包括设计原则、设计程序、设计要点和设计内容等内容。

一、设计原则

袋式除尘器的设备设计是根据使用要求和提供的原始参数来确定除尘器的主要参数和各部 分结构。设计时必须从工艺、设备、电气、制作、安装以及已有的生产实践等因素综合考虑。 设计使用于任何工业的袋式除尘器在技术上应考虑下列几点。

(1)遵照国家规定的相关排放标准、室内卫生标准和实际可能，来确定所要求的除尘效率 和排放浓度。

(2)根据粉尘的特点（粉尘含量、粒度、黏度等）确定烟气在除尘器内的流速、所需的过 滤面积、滤料和除尘器淸灰方式。

(3)根据烟气的特性（温度、湿度、露点、压力等）确定设备的除尘器结构型式、材料选 择以及输排灰等主要措施。

(4)根据电气控制和安全生产的要求，确定除尘器中所有内部构件之间的距离，并使其距 离始终保持符合气体流动规律的要求。

(5)设备的结构、主要部件必须考虑到制造、运输和现场施工的可能性，大型袋式除尘器 要有解体方案，对主要部件必须明确提出主要技术要求和施工安装程序，确保施工安装质量。

(6)在满足工艺生产使用的条件下，除尘器所需单位烟气量的设备投资应尽量少，运行费 用低，节约能源，辅助设备及相对有关工艺配置应保证除尘器主体设备运转可靠，配置合理， 维护方便。

二、设计条件分析

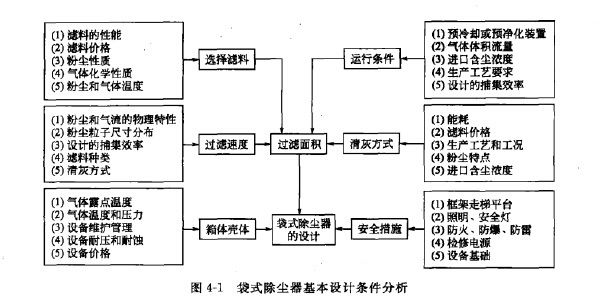

设计条件分析可参照图4-1进行。

三、设计要点

1.设计依据

袋式除尘器的设计依据主要是国家和地方的有关标准以及用户与设计者之间的合同文件。 在合同文件中应包括除尘器规格大小、装备水平、技术指标、质童保证、使用年限、备品备 件、技术服务等项内容。

2.设计原始参数

袋式除尘器工艺设计计算所需的原始参数主要包括：烟气性质、粉尘性质和气象地质条件三部分。

(1)烟气性质

①需净化的烟气量及大烟气量（mVh)»

②进出除尘器的烟气温度及温度波动范围CO);

③进出除尘器的烟气大压力（Pa〉>

④烟气成分的体积分数（％);对电厂要明确烟气含氧量（％);

⑤烟气的湿度，通常用烟气露点值表示I

⑥烟气进人除尘器的一般及大含尘浓度（g/m3)>

⑦烟气从除尘器排出要求的终含尘浓度（mg/m3>。

(2)粉尘性质

①粉尘成分的质量分数（％)»

②粉尘常温和操作温度时的比电阻

③粉尘粒度组成质量分数或粒径分散度（％);

④粉尘的堆积密度（kg/ir^h

⑤粉尘的自然安息角和黏性；

⑥粉尘的化学组成和粉尘的磨损性>

⑦用于发电厂锅炉尾部的袋式除尘器，特别要提供燃煤含硫量；用于煤粉制备系统的除 尘器要提供煤粉的组成。

(3)气象地质条件

①高、低及年平均气温（10)«

②地区大风速（m/s);

③风载荷、雪载荷

④设备安装的海拔高度及各髙度的风压力（kPa)»

⑤地震烈度（度)f

⑥相对湿度（％)。

3.技术文件

设备设计方有必要向用户提供如下技术文件：

(1)集气吸尘罩技术设计案例I

(2)通风除尘系统技术设计资质、案例；

(3)除尘器本体设计资质、案例；

(4)除尘器淸灰设计方案>

(5)除尘器入风口箱体及出风口气流分布模拟试验结果或数值模拟资料；

(6)现场实测粉尘化学性质测试报告；

(7)现场实测粉尘浓度测试报告>

(8)现场实测烟气温度、相对湿度、压力测试报告；

(9)现场实测粉尘颗粒粒径分布测试报告>

(10)给定合理的处理风童设计可行性报告。

4.设计内容

(1)基本数据基本数据是指基本参数、主要尺寸、总的设计数据和原则、初步的设备 表、载荷值以及进行基本设计所必需的其他参数和条件等。

基本数据用于建立设备的基本概念、项目的范围以及工业介质的输人、输出.

例如，基本数据可为参考项目的总布置图、数据表、能源介质耗量、设计界面等。

基本数据还包括应用由设备使用方提供的与现有车间的布置、设备、公辅、电源等级、环 保和建筑物有关的资料；由设备制造方提供的有关设备的参数资料和参考图。

(2)基本设计基本设计的目的是确定除尘设备的结构，并确定与质量和产量相关的重要 设计数据。

基本设计是指基本的数据、含主要尺寸的初步装配图、系统图、布置图、示意图、设备构 成以及必要的计算。基本设计还应包括参考功能描述、初步的用电设备和部件清单、参考资料 以及标准和通用件的含技术数据的样本。基本设计应当使有设计资质的有经验的设计制造公司 在各自的技术领域开展详细设计，以完成主体设备和整套装置。基本设计还包括部件参考图及 使用材料的参考淸单^

参考资料和参考图应与设备相当或类似的同类型设备的参考资料和参考图。

(3)详细设计详细设计包括与施工和制造相关的终的设计。

设备的详细设计包括所有必要的计算、布置图、制造详图、材料淸单、相关的标准和样 本、消耗件和备品备件清单，以及设备组装、检验、安装、操作和维护的说明。

详细设计应能使有设计资质、有经验的公司完成设备制造和设备组装，同时详细设计也能 使有资质、有经验的技术人员开展整套设备的机械、土建、电气和其他相关专业的设计、施工 及安装工作。
