1.主要特点

大中型脉冲袋式除尘器是为适应较大风量的需要开发的除尘设备，其特点是滤袋长，数镊 多，设备紧凑，可处理较大谩的含尘气体。

2.结构

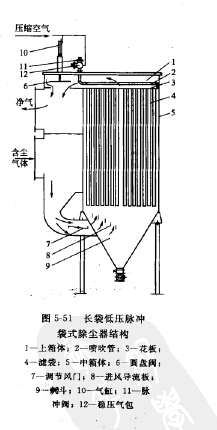

其结构如图5-51所示。含尘气体由中箱体下部引 人，被挡板导向中筘体上部进人滤袋。净气由上箱体排 出。对大中型而言，气流导向挡板的设计至关重要，良 好的挡板可以使除尘器内流场更为合理，从而可以降低 设备阻力，并提髙除尘效果。

脉冲阀与喷吹管的连接采用插接方式。喷吹管上有 孔径不等的喷嘴，对准每条滤袋的中心。按标准设计每 15条袋（过滤面积34m2)共用一个脉冲阀，袋口不设引 射文氏管。

为清除脉冲喷吹后存在的粉尘再次黏附现象，又有 —种停风离线清灰的中型脉冲袋式除尘器。它将上箱体 分隔成若干小室，各设有停风阀。当某室的脉冲阀喷吹 时，关闭该室停风阀，截断含尘气流，从而增加了清灰 效果。每次喷吹时间为65?85ms,较传统小型脉冲清灰 方式短50%,能产生更强的清灰效果。清灰控制采用定 压差控制方式，也可采用定时控制。

滤袋直径为奵20mm,长度为6m。依靠缝于袋口的 弹性胀圈将滤袋嵌压在花板上。换袋时压扁袋口成弯月 形，并将滤袋取出。

这种中型脉冲袋式除尘器有以下优点：

①喷吹装置自身阻力小，脉冲阀启闭迅速，因而喷 吹压力低至0. 15?0.25MPa;②滤袋长度6m，占地面积 相对较小；③滤袋拆换方便，人与尘袋接触短暂，操作 条件好；④配套的电脑控制仪工作可靠，调节方便。

3.性能

CDMC中型脉冲袋式除尘器的处理风量为4X102?40X104m3/h。

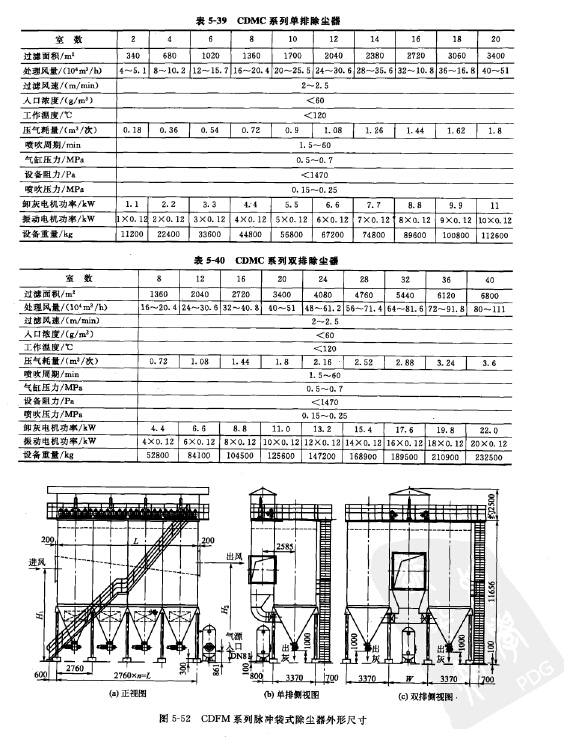

除尘器的主要性能参数见表5-39和表5-40。

4.主要尺寸

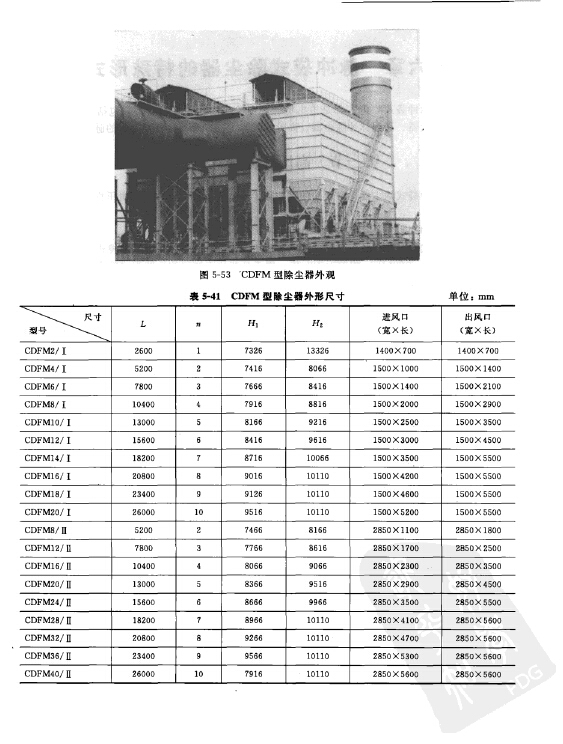

CDFM型脉冲式除尘器的主要外形尺寸见图5-52和表5-41。除尘器外观见围5-53。
