(1)气环管

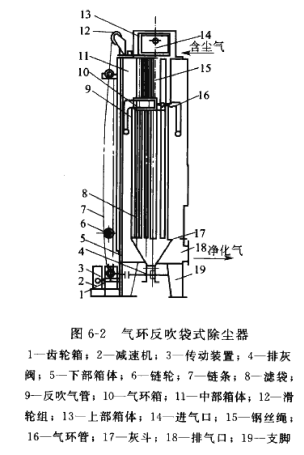

气环反吹袋式除尘器的结构特点是采用气环管喷出的高压空气，反吹人滤袋内，使附着在滤袋内表面的粉尘被吹落在灰斗中，如图6-2 所示。

气环箱反吹气管与气源相通，由传动装置带 动，沿着滤袋上下往复运动，运动速度为7.Sm/ min。同时，气环管上的0. 5?0. 6mm环状狭缝向 滤袋内喷吹，反吹用的高压空气一般采用专用配 套的高压离心风机供给。这样使滤袋上的粉尘被 清除。如图6-3和图6-4所示。

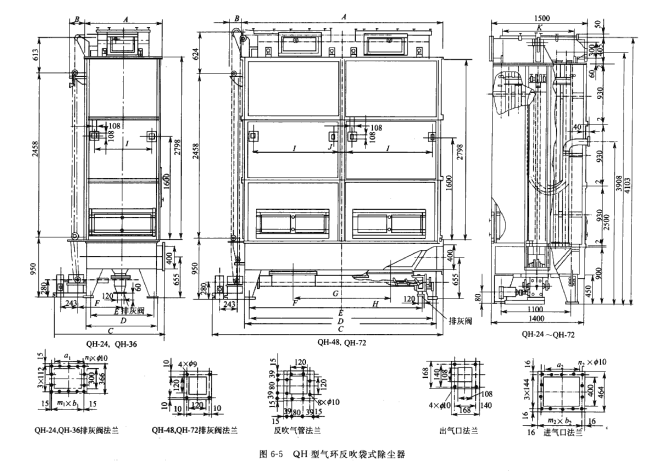

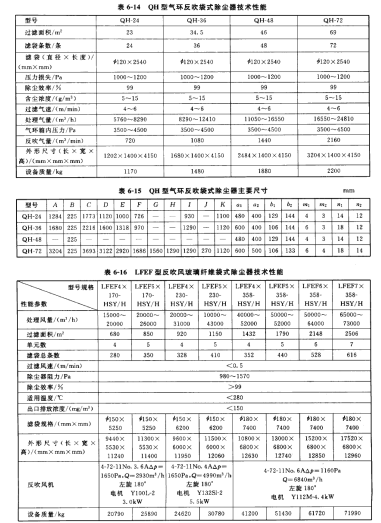

(2) QH型气环反吹袋式除尘器 QH型气环反吹袋式除尘器系列规格有QH-24、QH-36, QH-48 和 QH-72 共 4 种，其中 24和QH-36为单气环箱，QH-48和QH-72为双 气环箱。其技术性能见表&14，主要尺寸见图6-5 和表6-15 ^

反吹风玻璃纤维袋式除尘器

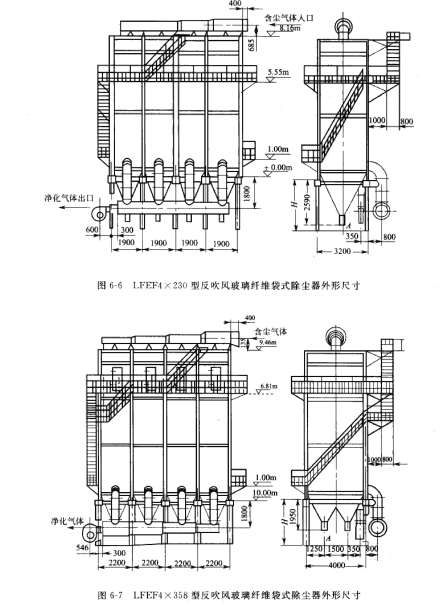

LFEF型反吹风玻璃纤维袋式除尘器专用于水 泥立窑和烘T机废气除尘。其采用微机控制，分 室反吹，定时、定阻清灰，温度检测显示等。本 体为全钢结构，外壳采用轻质岩棉板保温，保温厚度为100ixmi„并根据立窑特点，采用上进风方式，清灰时气流方向与粉尘沉降方向一致，可防止粉尘二次飞扬aLFEF型反吹风玻璃纤维袋式除尘器技术性能见表6-H LFEF 4X230型外形尺寸如图 6-6所示，LFEF 4X358型外形尺寸如图S-7所示，其他形式的外形尺寸只楚增加袋室数童 组合而成。
