     锅炉布袋除尘器由箱体组成、布袋总成、导流装置、脉冲喷吹系统组成、出灰系统、控制系统、离线保护系统等组成。

★

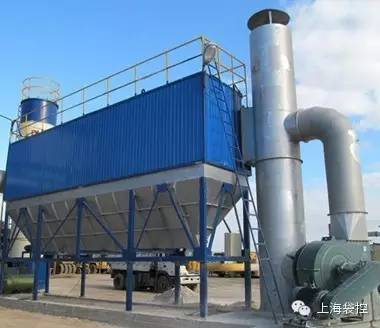

 锅炉布袋除尘器

　锅炉布袋除尘器是一种大型脉冲长布袋除尘器，是我司借鉴国内外先进技术研制成功的新型高效长布袋除尘器，它在常规的短布袋脉冲除尘器基础之上发展起来的一种新型、高效的布袋除尘器，它不仅综合了分室反吹和脉冲喷吹的特点，克服了普通分室反吹强度不足和一般脉冲清灰粉尘再附的缺点，而且加长了滤袋充分发挥了压缩空气加力清灰的作用。是一种除尘效率高，占地面积小，运行稳定，性能可靠，维修方便的大型除尘设备，可广泛应用于木业、冶金、铸造、建材、矿山、化工等行业。

锅炉布袋除尘器旁路系统：

旁路系统这个锅炉布袋除尘器保护系统是保证除尘器安全的重要措施。能通过控制系统及时报警。

　烟气温度异常：在除尘器的进风总管上安装了温度检测装置，借助它监测到的低于或高于设定值的烟气温度，通过PLC自动打开旁路，防止低温状态下的结露堵塞滤袋或高温烟气烧毁滤袋。

　　锅炉爆管：如果是少量的爆管，少量的水分对大量的高温烟气影响不大，滤袋表面原有的灰层可以包裹，所以对布袋除尘器没有很大的影响。如果是大量的爆管，水量和水压变化较大，锅炉系统参数的陡变，必将导致系统作出相应的反应并同时提供给除尘系统相应的信号，锅炉也会按照锅炉的运行规程采取相关的保护措施：除尘器PLC接获锅炉爆管信号时，PLC控制打开旁路系统；另外，锅炉爆管将导致烟气温度的上升，此时进风总管中安装的温度检测装置也将起到开启旁路系统的作用，双重的保护将确保锅炉爆管时的除尘器的安全。

锅炉布袋除尘器滤袋检漏装置：

　作为布袋除尘器保护系统的一个重要组成，滤袋检漏装置在除尘器的运行过程中不可或缺，借助滤袋检漏装置，除尘器能随时监视仓室压力、检查滤袋受损情况，一旦有滤袋破损，即时报警通知检修，保证除尘器的正常运行。

　　A.为适合国情、降低造价，同时保证除尘器的使用效果，我们对除尘器检漏装置作了专门的设计并在以往的工程中运用，取得了较为满意的结果。

　　B.本案除尘器滤袋检漏装置主要由差压计（每仓一个）、差压变送器构成。通常，除尘器性能的不错显示就是除尘系统的压力降。特别是除尘器单个过滤室的压力降是滤袋状况的不错显示，压力降的突然升高或降低即意味着滤袋的堵塞、泄漏、阀不动作、清灰系统失灵或灰斗积灰过多。

　　过低的压力降表明系统有泄漏（滤袋破损）。

　　过高的压力降表明的原因有很多：滤料堵塞、清灰系统故障、进出风阀故障、灰斗积灰过多、压差表的管路堵塞。

　　在PLC获得差压变送器送来的不正常信号后，将关闭故障仓室，同时在主控柜上显示并声光报警。

　　在线检测（监测）设备

　　为了更好的保护除尘器并实现除尘器的在线检测和监控，我们为除尘系统配置了一系列的在线检测设备。

　　温度检测仪：用于烟气温度的在线监测，在指标超出设定值时报警并通过PLC控制启动除尘器保护装置；

　　差压计及变送器：通过PLC控制除尘器的清灰系统工作并通过设备工作阻力的循环时间和每次清灰后除尘器整体差压情况分析清灰效果和滤料寿命状况；

　　料位计：通过设置在除尘器灰斗上的高料位计显示灰斗中的存灰情况并通过PLC指挥卸灰系统和输灰系统的工作。

　　一系列保护技术的使用保证了除尘器在贵方提供的环境条件下稳定、连续、安全的自动运转并以此保证锅炉的正常运行。

　作为布袋除尘器保护系统的一个重要组成，滤袋检漏装置在除尘器的运行过程中不可或缺，借助滤袋检漏装置，除尘器能随时监视仓室压力、检查滤袋受损情况，一旦有滤袋破损，即时报警通知检修，保证除尘器的正常运行。
