1.高炉煤气脉冲袋式除尘器主要设计特点

高炉煤气中含C023%~30%; C02 9%~12%} N 55%~60%及其他成分，含尘量>5g/ m3;煤气热值>3000kJ/m3。针对这种情况，高炉煤气除生器设计的基本要求是防燃防爆，防 止煤气泄漏，确保除尘器安全运行。

髙炉煤气袋式除尘器的主要设计特点是箱体呈圆筒形，上部装有防爆阀，下部灰斗卸灰装 置下有贮灰器，采用先导式防爆脉冲阀淸灰。其喷吹系统各部件都有良好的空气动力特性，脉 冲阀阻力低、启动快、清灰能力强，且直接利用袋口起作用，省去了传统的引射器，因此清灰 压力只需0. 15?0.3MPa;袋长度可达6m，占地面积小，滤袋以缝在袋口的弹性胀圈嵌在花 板上，拆装滤袋方便，减少了人与粉尘的接触。

2.高炉煤气脉冲袋式除尘器技术性能

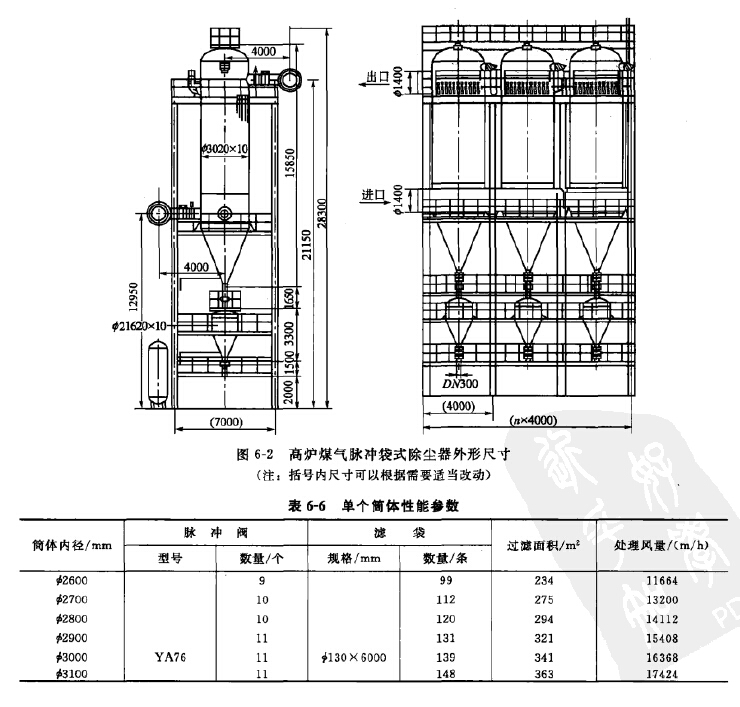

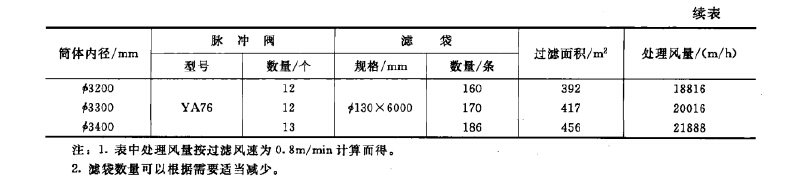

髙炉煤气脉冲袋式除尘器过滤速度不髙、清灰效果好、操作方便、维护简单、设备运行可 靠等优点，适于高炉煤气的除尘。除尘器的单个筒体性能参数见表6-6。根据处理气量大小， 除尘器由多个筒体组成，外形尺寸见图6-2，外貌见图6-3。

3.注意事项

(1)圆筒形箱体和中间灰斗耐压强 度（高炉爆炸压力）应按0.4MPa设计； 箱体可根据炉顶压力的不同采用相应的 防爆卸压方式，保证安全生产。

(2)滤袋材质应考虑可长期在 260X：的工况下工作，短期可至280"C的 高煤气，使用寿命可达24个月。

(3)除尘器淸灰系统采用低压氮气 脉冲喷吹系统，氮气作为惰性气体，是 易燃易爆气体清灰的良好介质。

.(4)控制系统采用PL6自动控制， 可基本实现无人操作，运行可靠，维护 工作量降至低。
