横插式滤筒除尘器主要特点是滤筒横向安装。是针对小流量的除尘应用系统而设计 的产品，具有操作控制简便，性价比高，高效过滤，压差较小，配风机电机功率小等优点。

1.结构

(1)对于标准设备，含尘室检修门提供快捷安全之保养维修。当检修门打开后只需用手转 除滤筒末端的丝帽，便可轻易换取滤简，不需工具。

(2)宁静运作，含内置式全自动清洁滤筒装置。快速锁扣可使集尘斗保养更容易。

(3)结构紧凑，可减少占地面积和设备体积。

(4)选配可调风阀以控制空气流量。

2.工作原理

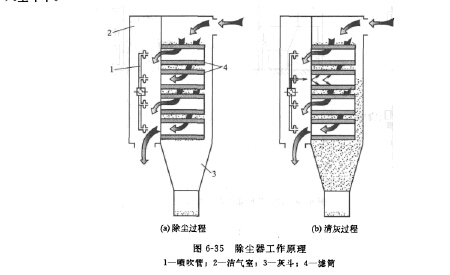

(1)过滤运行如图6-35(a)所示，含尘空气由顶部入口进入除尘器，并通过滤筒。因 此，粉尘被捕集在过滤筒外表面，经过滤的淸洁空气则经由滤筒中心进人淸洁空气室，再经出口排出。

(2)滤筒淸灰，如图6-35(b)所示，当滤筒淸灰时，固态控制定时器将自动选择一个滤 筒进行清灰。这时，控制器将操纵电磁阀打开隔膜阀*于是高压空气便可直接冲人所选滤筒的 中心，把捕集在滤件表面上的粉尘吹扫一淸。而粉尘则随主气流所趋，并在重力作用下向下落 人尘斗中。

3. BLLT型除尘器的技术性能和外形尺寸

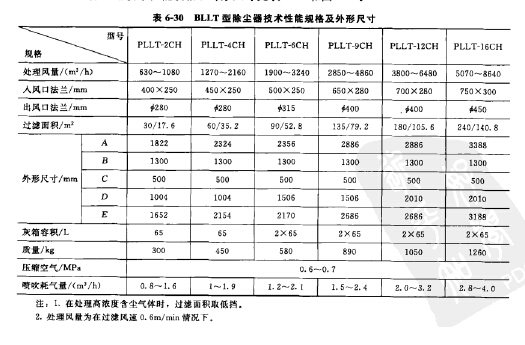

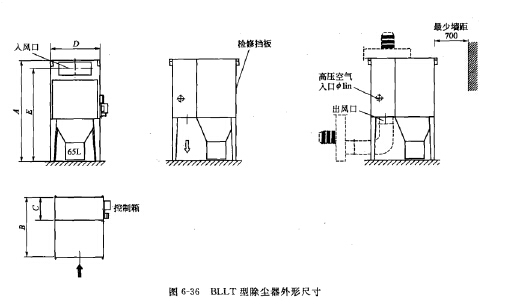

BLLT型除尘器技术性能规格和外形尺寸见表6-30和图6-36。
