焦化厂水槽密封式连接地面站焦侧除尘系统

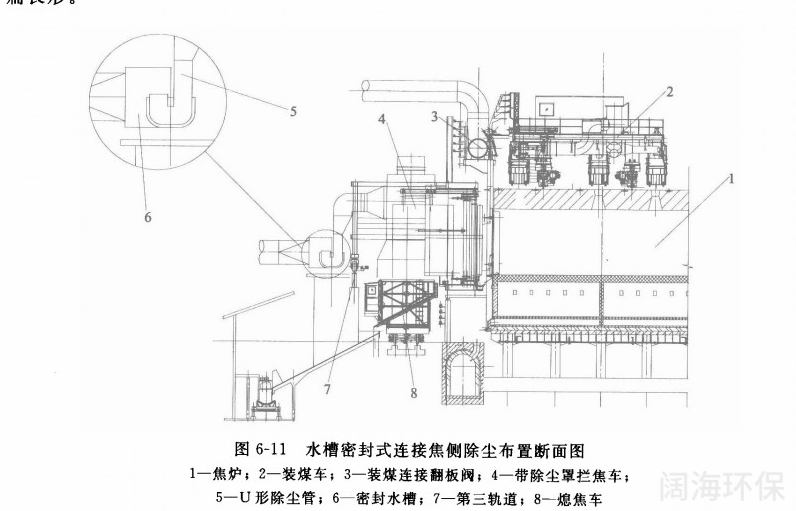

除了翻板阀连接和皮带密封小车连接地面站焦侧除尘方法以外，还有采用水槽密封连接 的方法。沿焦炉焦侧布置的不是翻板阀与皮带集尘管，而是装水的u形水槽，水槽的中间 有挡板，挡板的一侧是敞开的水槽，另一侧是形成密封的气管设在水槽内移动的U形除尘 管，与拦焦车的接收罩连接，拦焦时烟气通过接收罩、U形除尘管与水槽密封侧的密封管 连通，密封气管与地面除尘站相连接。密封水槽的一侧设有第三轨道，布a要求与翻板阀连 接、皮带密封法连接基本一致，见图6-11。

为了减少水槽装水的断面积，u形除尘管做成 扁长形。密封水槽连接由于采用了水封形式，所以密封的效果应该比翻板阀和密封皮带好，但是 沿焦侧增加了一条长而且大的水槽，使钢结构重量增加，同时增加了支掙钢结构钢架的用 量，另外存在水的腐蚀、积灰以及寒冷地区结冰的问题。但由于是连续出焦，烟气的一部热 量带给了 U形水槽，另外移动的U形除尘管对水槽内的水搅动，结冰问题应不是很严重。 水槽密封连接地面站焦侧除尘系统目前国内使用的用户不多，主要用在设计风量较小的地方。
