立式滤筒式除尘器采用了折叠式结构形式，滤料采用微孔薄膜复合滤料，因而具有独特的 技术性能及运行可靠等优点，适合物料回收除尘及空气过滤之用。立式除尘器的滤筒有斜插 (LW型）和直插（LL型）两种安装方式。形成L系列产品。

1.主要特点

(1) L系列滤筒除尘器，由单元体（箱体）1?8只组成，可根据具体要求灵活地任意组 合，单元体本身就是一台完整的除尘器，可以单独使用。

(2) L系列滤筒除尘器配备有多种规格（过滤面积）和不同滤料，适用于不同粉尘性质、 温度、含尘浓度0.5?5.0g/m3的气体除尘或空气过滤，除尘效率达99. 99%。

(3) L系列滤筒除尘器配备有多种安装结构形式，可根据实际情况选用。

(4)滤料采用微孔薄膜复合滤料，实现了表面过滤，清灰容易，阻力小，具有运行稳定性 及技术可辟性。

2.工作原理

除尘器一般为负压运行，含尘气体由进风口进人箱体，在滤筒内负压的作用下，气体从筒 外透过滤料进人筒内，气体中的粉尘被过滤在滤料表面，干净气体进入淸洁室从出风口排出。 当粉尘在滤料表面上越积越多，阻力就越来越大，达到设定值时（也可时间设定），脉冲阀打 开，压缩空气直接吹向滤筒中心，对滤筒进行顺序脉冲清灰，恢复低阻运行。

3.滤筒的规格性能

滤筒的规格性能见表6-31。

4.除尘器单室性能参数

滤筒在除尘室的布置方式为斜插（LW)式布置时性能见表6-32，直插（LL)式布置时性 能见表6-33。

5.除尘器外形尺寸

LW式除尘器外形尺寸见图6-37。

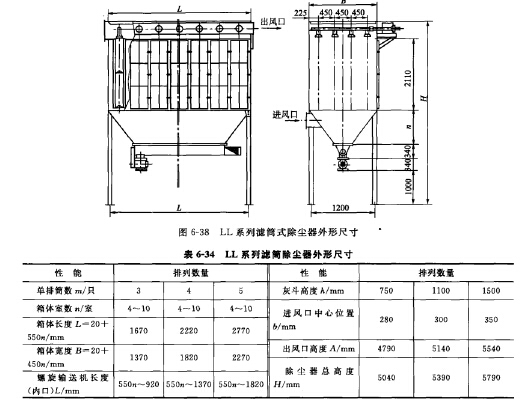

LL系列滤筒式除尘器主要外形尺寸及安装尺寸见图6-38和表6-34。
