(1)工作原理

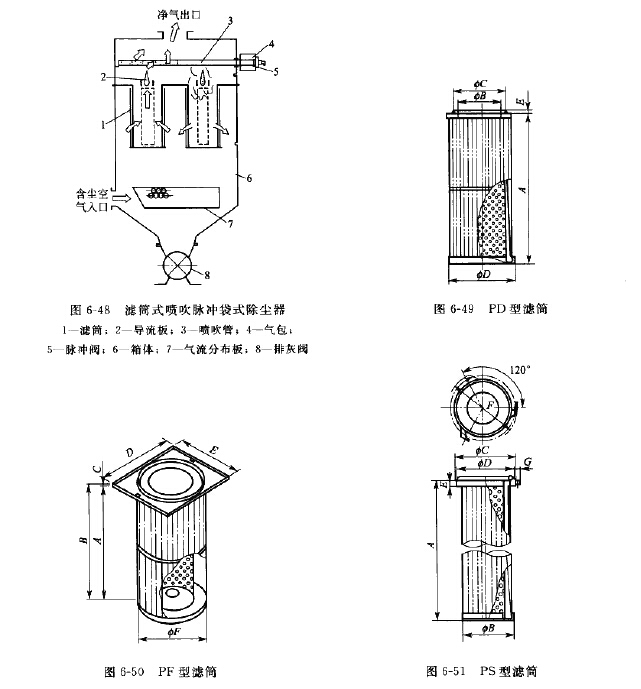

滤筒式喷吹脉冲袋式除尘器适用于气体含尘浓度不高的场合，更适用于进风气体净化。 含尘气体进入除尘器，经气流分布板时，较大尘粒在重力和惯性力的作用下被分离，较 细尘粒沉积在滤筒表面的滤布上，净化后的气体由排气口经风机排出。 当滤布表面粉尘层厚度不断增加，在阻力达到规定值时，自动开启脉冲阀，压缩空气经 喷吹管上的小孔，对滤筒进行逐排清灰。如图6-48所示。

(2)滤筒

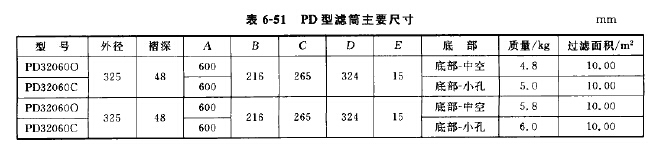

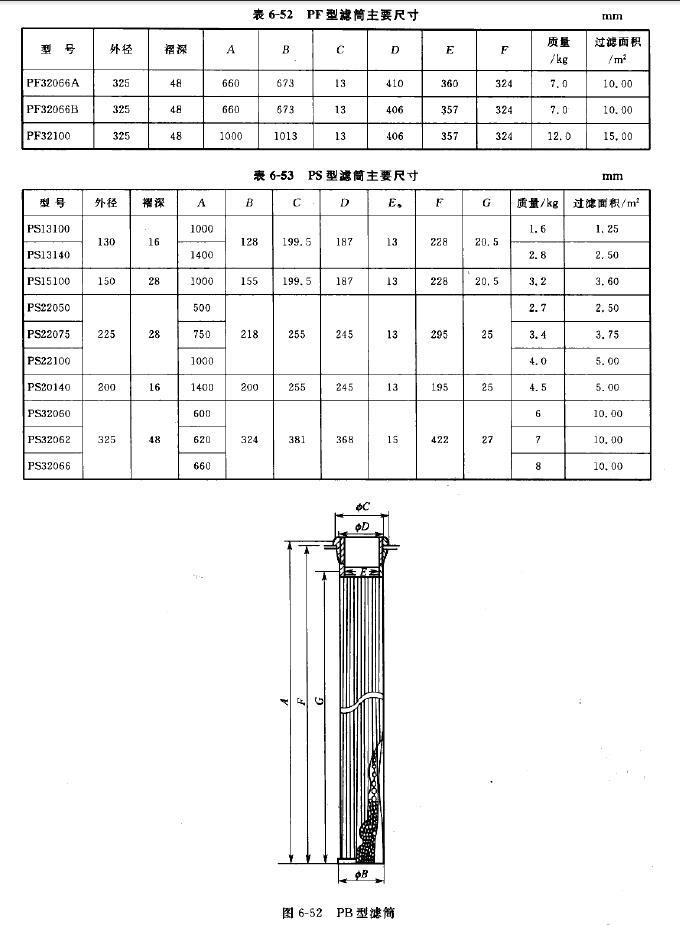

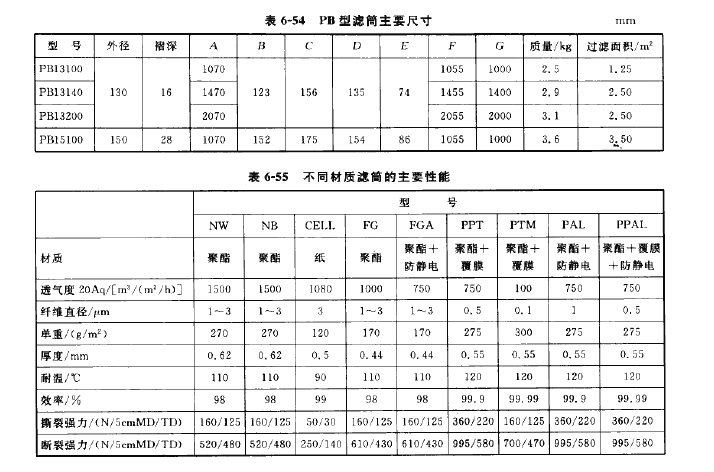

滤筒式喷吹脉冲袋式除尘器的过滤元件是滤简。滤筒由顶盖、金属框架、褶形滤布和底 座等组成。图6-49?图6-52和表6-51?表6-54分别为PD型、PF型、PS型、PB型滤筒的 主要尺寸。表6-55为不同材质滤筒的主要性能。

(3)规格

图6-53为几种滤筒式喷吹脉冲袋式除尘器的外形尺寸。
