脉冲袋式除尘器性能测定是了解和掌握除尘器的重要基础工作。只有了解和掌握其性能, 才能设计、制造和应用好脉冲袋式除尘器。

一、测定条件选择原则和安全措施

1.测试条件选择原则

①测试条件符合生产正常的工况条件和除尘系统稳定运行的条件。

②测定位置具有代表性和合理性。

③测定工作要安全可靠，避免可能发生的事故。

2.测定地点的安全操作

除尘系统是根据尘源设施的种类和规模设计的，对于大规模的尘源设施，除尘设备也非常 大，测定地点几乎都是在髙处。要在数米以上高处进行测定，测定时必须考虑安全性和可操作 性，保证在高处亦能顺利安全地进行操作。

①升降设备要有足够的强度。操作平台的宽度、强度以及安全栏杆（高度大于1.10m), 应符合安全要求。

②在测定操作中，要防止金属测定仪器与电线接触，以免引起触电事故。

③要防止有害气体和粉尘造成的危险。

④测定用仪器、装置所需要的电源开关和插座的位置，测定仪器的安放地点，均应安全 可靠，保证测定操作不发生事故。

二、袋式除尘器测试项目及要求 1.测试项目

①除尘器进出口管道内气体的静压、动压、全压；

②除尘器进出口管道内气体的温度；

③除尘器进出口管道内气体的湿度；.

④除尘器进出口管道内气体的流速、流量；

⑤除尘器进出口管道内气体的含尘浓度。

2.测试要求

①应在袋式除尘器通过试运行后的6个月内完成。

②应在袋式除尘器设计指定的淸灰强度和淸灰周期条件下进行。

③测试前应保证袋式除尘器处于正常运行工况，以使滤袋上的残余粉尘达到动态平衡 状态。

④对于新滤袋，在满足除尘系统正常运行条件下保证袋式除尘器持续工作时间不得少 于4h。

⑤对非指定用途的实验样机的测定，采用中位径。为8?12Hm,几何标准偏差

⑥对指定用途的实验样机的测定，采用实际处理的粉尘为实验粉尘，并应测定其粒径分 布和真密度。

⑦实验样机各项性能参数的测定，应保证实验 样机在其设计的额定风量和含尘浓度条件下进行。

三、袋式除尘器测试方法 1.测点位置、测试采样孔和测点数的规定

(1)测点位置测点位S应选择在气流平稳的 直线管道内，距弯头、变径管等干扰源下游方向大 于6倍当量直径，上游方向大于3倍当童直径。位 置选择时应优先考虑垂直管段，当条件受限不能满 足上述要求时，应尽可能选择气流稳定的断面，并 适当增加测点数量和测试频次。测点前直管段的长 度必须大于测点后直管段的长度。

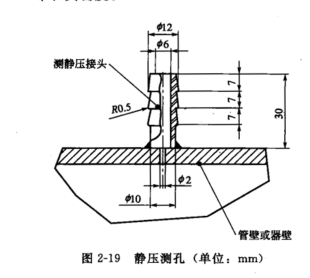

(2)测孔静压测孔的构造如图2-19所示，孔 的轴线应与管道垂直，孔径为2mm，周边不得有毛

刺。静压接头为内径6mm，长30mm的管嘴，与管壁的焊缝不得漏气。

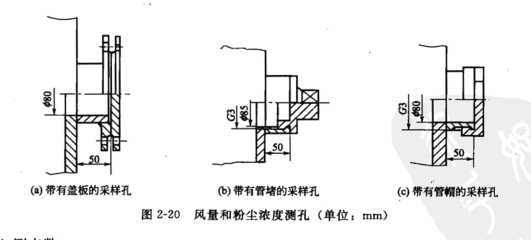

风童和粉尘浓度测孔的构造如图2-20所示。



(3)测点数

①圆形管道测点。在选定的测试断面上，设置互相垂直的两个测孔，同时把管道断 面分成一定数量的等面积同心圆环。通过测孔沿该断面的直径方向，在各等面积M环上 各取四个点作为测点。，原则上测点数不超过20个。
