高效旋风除尘器(沙克龙）

　　高效旋风除尘器（沙克龙）结构简单，造价低，可以耐高温，耐高压，便于粉料的回收利用。对于合屑中极少数粒径小于10µm尘粒处理,采用加高高效旋风除尘器排气管高度。

如何确定高效旋风除尘器（沙克龙）的三围几何尺寸

　　由上述选定高压式离心风机可知处理风量Q，碎屑在管内的运动速度μ，高效旋风除尘器（沙克龙）进尘口面积s=进尘口长a*进尘口宽b，根据高效旋风除尘器几何尺寸的比例关系如下表

项目

比例关系

高效旋风除尘器直径D1

高效旋风除尘器进风口宽b

(0.2～0.25) D0

高效旋风除尘器进风口长a

(0.4～0.75) D0

高效旋风除尘器排净气口直径D2

(0.3～0.5) D0

高效旋风除尘器排尘口直径D3

(0.15～0.4) D0

高效旋风除尘器上部桶体高h3

(1.5～2.0) D0

高效旋风除尘器上部锥体高h2

(2.0～2.5) D0

如取D1=800mm  则b=160mm    a=320mm    h3=1200mm    h2=1600mm   D2=300mm       D3=280mm  高效旋风除尘器压力损失P=ζ*（μ2 /2）*ρ=K*(a*b/D32)* （μ2 /2）*，即高效旋风除尘器（沙克龙）为￠800mm*H2800mm

高效旋风除尘器（沙克龙）工作原理

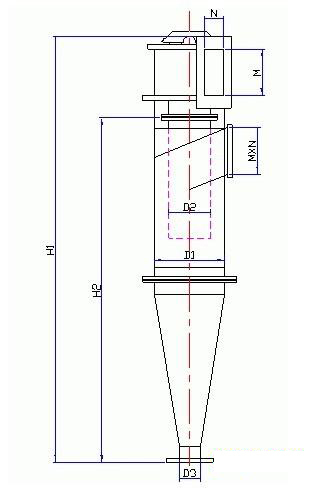

工作原理图

　　当含尘气流以一定的速度由进气管进入高效旋风除尘器时，气流将由直线运动变为圆周运动。旋转气流的绝大部分沿器壁自圆筒体呈螺旋形向下，朝锥体流动。含尘气体在旋转过程中产生离心力，将密度大于气体的合屑甩向器壁。合屑一旦与器壁接触，便失去惯性力而靠入口速度的动能和向下的重力沿壁面下落，由排灰管进入集尘桶。旋转下降的外旋气流在到达锥体时，因圆锥形的收缩而向除尘器中心靠近。根据“旋转矩”不变原理，其切向速度不断提高，当气流到达锥体下某一位置时，即以同样的旋转方向从旋风除尘器中部，由下而上继续做螺旋形流动，即内旋气流，后净化气经排气管排出旋风除尘器外。

旋风除尘系统优势特点
　　1、结构简单，器身无运动动力部件，不需特殊的附属设备，占地面积小、制造、安装投资较少。

　　2、操作、维护简便，压力损失中等，动力消耗不大，运转、维护费用较低。

　　3、操作弹性较大，性能稳定，不受含尘气体的浓度、温度限制，对于粉尘的物理性质无特殊要求。
