5.9.1百叶片结构

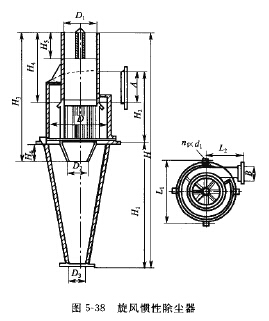

旋风惯性除尘器的结构特点是在一般旋风除尘器排气管下装设一百叶片的芯管，如图 5-38所示。

百叶片结构起惯性除尘作用，细小粉尘 在靠近芯管附近时，因惯性作月丨碰撞在百叶 片上，并被反弹至筒体内學周围，随同粗粒 粉尘下降到灰斗，从而提髙了捕集细小粉尘 的能力。同时，通过百叶片间隙排出一部分 净化气体，减弱锥体底部的二次上升气流带 走的粉尘，使除尘效率得到提高。

百叶片的下端有锥形缩口短宵，以减少 下降气流与上升气流之间的互相干扰，为减 少出口阻力，在芯管顶部装设叶形减阻片4

5.9.2 XLD型旋风惯性除尘器

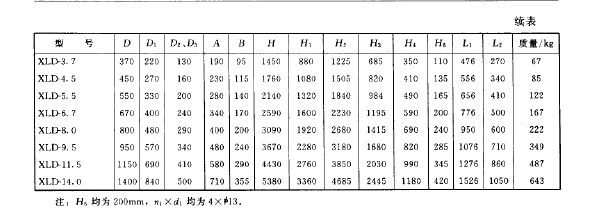

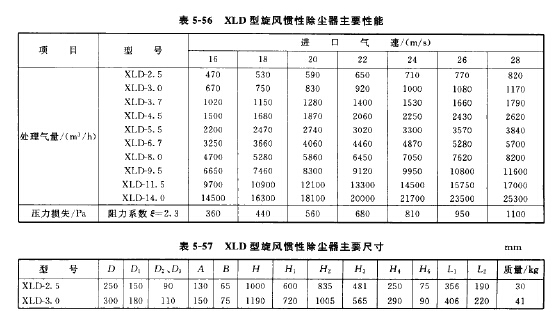

XLD型旋风惯性除尘器系列规格有筒体 直径为处沙?1400mm共10种，其主要性能 见表5-56,主要尺寸见表5-57&

XLD型旋风惯性除尘器适用于捕集非纤
维性状干性粉尘。除尘效率为?89.5%，压力损失为360?llOOPa。
