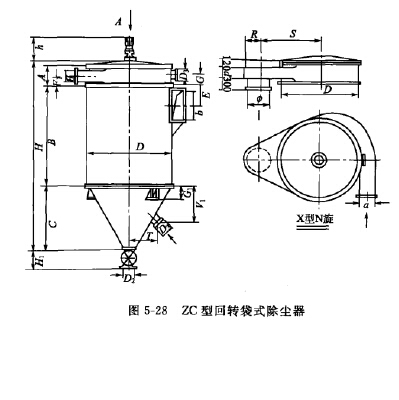

旋风除尘器结构简单、占地面积小、投资低、操作维护方便、压 力损失适中、动力消耗不大，可用 各种材料制造，能用于高温、高压 及有腐蚀性气体，并可直接回收干 颗粒物等优点。旋风除尘器一般用 来捕集5?15Mm以上的颗粒物，除 尘效率可达80%，其主要缺点是对 捕集<5Mm颗粒的效率不高。把旋 风除尘器与袋式除尘器组合成一体，在反吹风袋式除尘器早有应用，如ZC型回转袋式除尘器，见图5-28。把旋风除尘器与脉冲除 尘器组合则是组合的另一形式。

1.除尘器构造

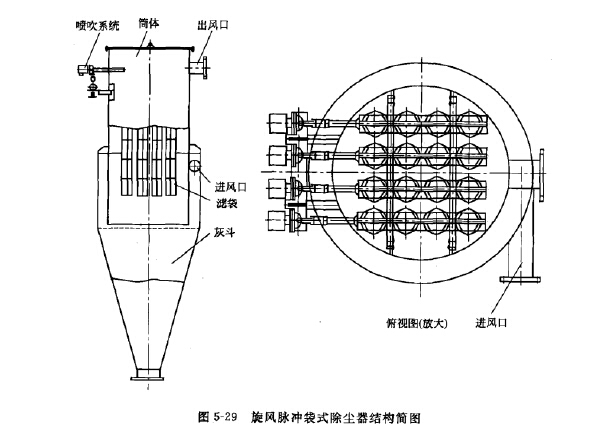

旋风脉冲袋式除尘器是在普通圆筒形脉冲袋式除尘器简体的下段或上段设置了一定长度的 外筒体，使内、外筒体段构成一个相对独立，密封的腔体，并在外筒体上设S切向进风口。旋 风脉冲袋式除尘器结构如图5-29所示。

2.工作原理

进人除尘器的含尘气体在内外筒体间产生旋转，气流由直线运动变为圆周运动，沿锥 体向下运动，形成外旋气流。含尘气体在旋转过程中产生离心力，将气体中的粉尘尘粒甩 向气壁；尘粒一旦与气壁接触，便失去惯性力而在向下的重力作用下沿壁面下落，进人排 灰口。外旋气流在锥体部分又形成向上的内旋气流，呈螺旋形向上运动，由出风口排出， 其作用相当于普通旋风除尘器。内筒体底部为袋式除尘器进风口，旋转的进口气流，有利 于均匀进气；内筒体的阻挡作用，避免了髙速气流直接对滤袋的冲击破坏，延长滤袋使用 寿命。旋风脉冲袋式除尘器的清灰过程属在线清灰，从滤袋清除下来的粉尘与旋风分离的 粉尘一起落人灰斗。

3. LXUE型旋风袋式除尘器

LXUE型旋风袋式除尘器人口在除尘器上段，其好处是可以使滤袋淸除的粉尘直接落人 灰斗，避免与旋风上升气流混合。所以适合用于食品、饲料和木材加工等净化拉合。

该除尘器规格性能如下：①滤袋长度3m、4m, 5m三种规格；②过滤面积66?304m2, ③处理风韻：5000~50000m3/h,④髙运行温度1301;⑤大负压5kPa;⑥其他参数见表 5-29。
