1.主要设计特点

圆筒形脉冲袋式除尘器的主要设计特点是，把常用的除尘器的方形箱体设计改为圆筒形， 其优点是圆筒体结构合理，承压能力大，可以节省钢材，焊接点少，容易加工制造。其缺点是 脉冲喷吹管长短不一，备品互换性差，滤袋花板不易排列。

2. TMC-90型圆筒脉冲袋式除尘器

TMC-90型圆筒脉冲袋式除尘器，是为火力发电厂除灰系统设计的，作为除尘系统第二级 除尘设备，安装于粉煤灰库顶上。除尘器是该系统的关键设备之一。除尘器结构合理，清灰系 统稳定可靠，并有报替装置。除尘器用于其他行业中的负压大、浓度髙工况条件时，也可以获 得满意效果。

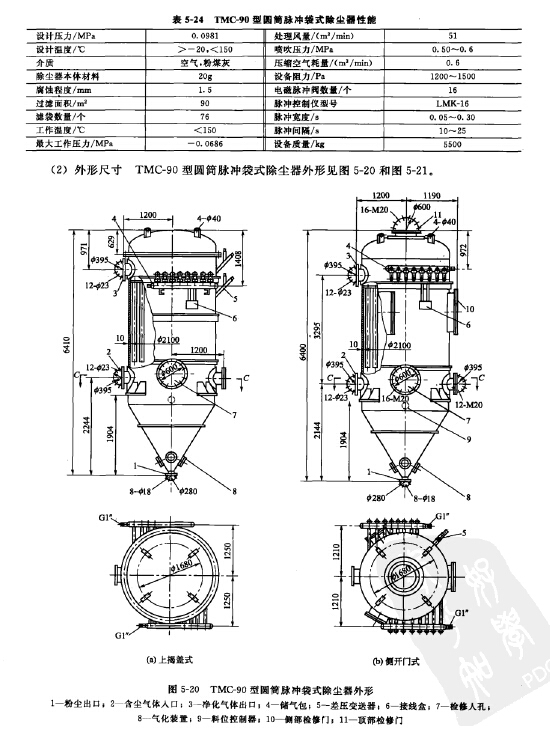

(1)技术性能TMC-90型圆筒脉冲袋式除尘器性能详见表5-24。

3. HYMC系列圆筒脉冲袋式除尘器

HYMC系列圆筒脉冲袋式除尘器是一种复合式除尘设备，它具有结构合理、除尘效率高、 淸灰效果好、运行可靠、维护管理简单等优点，可应用于冶金、建材、机械、化工、电力等部 分。HYMC-216型和HYMC-297型滤袋长度可达6m,

(1)工作原理含尘气体进入除尘器后靠离心力将粗粉尘分离，粗尘沉降后再将悬浮于气 体中的细粉尘进行滤袋过滤，从而净化气体。除尘器淸灰采用脉冲淸灰技术，清灰过程由脉冲 喷吹控制仪控制和调整。

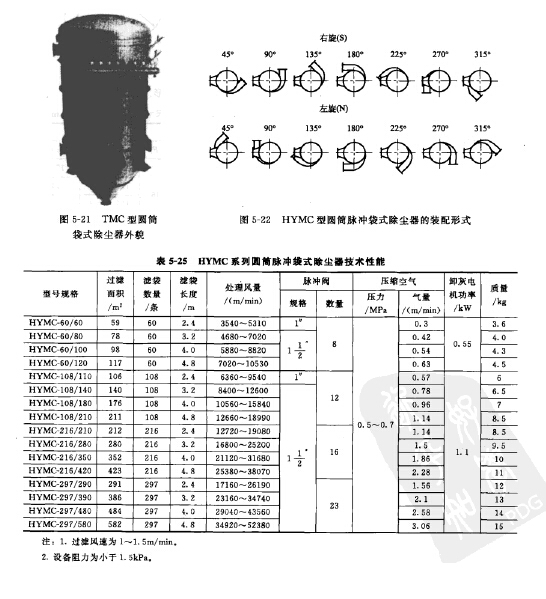

(2)技术性能HYMC圆筒脉冲袋式除尘器进出风口形式见图5-22, HYMC圆筒脉冲袋 式除尘器的主要性能见表5-25。

4.使用注意事项

(1)圆筒形袋式除尘器的每个喷吹管淸灰的滤袋数量和过滤面积是不一样的，但每个喷吹 管用的脉冲阀是一样的，所以脉冲阀的规格型号 应由长一根喷吹管来决定。

(2)当处理风貴超过除尘器性能很多时，可 采用多台除尘器并联的形式来满足大风fl的要求。
