烘干设备主要是回转烘干机，常用的规格有：^0.15mX 12m, ^1.8mX14m, i>2. 2mX 14m; 4mX18,轺.0mX20m等几种，1996年以前，由于长袋脉冲技术的制造技术（如袋笼、花板、喷吹装置等）与国外先进技术存在差距，故一般较多采用玻纤反吹淸灰袋式除尘 器。而在1997年后，长袋脉冲袋式除尘器得到了良好的应用。长袋脉冲袋式除尘器一般可分为高压长袋脉冲袋式除尘器及低压长袋脉冲袋式除尘器两种，高压与低压的区分在于脉冲喷吹 所需的压力，按照袋式除尘器分类标准，当其淸灰压力为400~600kPa时为髙压；当其清灰 压力低于250kPa时为低压。

1.烘干机废气特征

烘干机废气除尘是水泥行业除尘的技术难題之一，其粉尘特点是：

(1)湿含量特别髙，废气中的湿含量一般在15%以上，含水率与附着力又有很大关系，

特别影响清灰作用，一般来说，含水率很小的干粉尘，其黏附力小，淸灰容易；湿含量大的粉 尘，其黏附力就大，淸灰比较困难。

(2)烘干物料的温度在100X：以上，排出气体的温度在1501C以下。

(3)烘千机烟气粉尘的粒度较细，小于SOftm占60%以上，烟气的含尘浓度较高；烘干碎 石矿30?50g/m3 (标），烘干矿渣60?70g/m3 (标），烘干黏土 50?l50g/m3 (标）•

(4)烟气中含有酸性的腐蚀性气体，遇有水后产生的酸性物质对除尘器形成强烈的腐蚀。 露点温度也高达551C以上，

根据以上烘干机废气的特征，结合现代长袋低压脉冲除尘技术的进步，长袋低压脉冲除尘 技术应用于烘干机的通风除尘是完全可行的。

2.除尘器特点

长袋脉冲袋式除尘器具有如下优点：

(1)过滤风速高，过滤面积小，处理高温、高浓度含尘气体过滤风速可达1.

(2)分室离线淸灰，淸灰力强，淸灰效果好，粉尘不再附着，可降低设备阻力；

(3)脉冲阀喷吹性能好，可压缩空气耗量少，喷吹周期可比一般脉冲延长2倍以上，清灰 能耗低I

(4)设备重量轻，占地面积小，造价低>

(5)分室组合式设计，能满足处理大风量的需要。

由于这些优点，近些年来长袋脉冲袋式除尘器在水泥厂工艺设备除尘系统中得到了较多的 应用。

反吹风袋式除尘器可分为二状态清灰和三状态淸灰，正压淸灰和负压淸灰，还有振动-逆 气流联合清灰等方式。其特点是：①过滤风速较低，过滤面积大；②淸灰力较强，清灰效果较 好》③淸灰能耗低，不需要压缩空气；④设备重量大，占地面积大、造价较髙；⑤结构简单， 维修工作量少丨⑥能适应处理大风量的需要。

目前水泥行业中的烘干机用袋式除尘器普遍采用的是LFEF系列分室反吹袋式除尘器，其 主要原因是由烘干机的粉尘烟气特性决定的。但由于新技术的发展，特别是淸灰技术的完善和 新滤料的开发，控制技术的飞跃发展，使得低压长袋脉冲除尘器的使用范围进一步扩大。

3.在烘干机上的应用

水泥厂一台焯.2mX12m碎矿石烘干机除尘处理，用LLMC49-4低压长袋脉冲除尘器。 其技术参数如下：①设备单元数4室> ②滤袋总数196条；③过滤面积441m%④处理 风量约26460m3/h;⑤设备阻力< 1450Pa;⑥烟气人口温度< 120*C ;⑦人口浓度

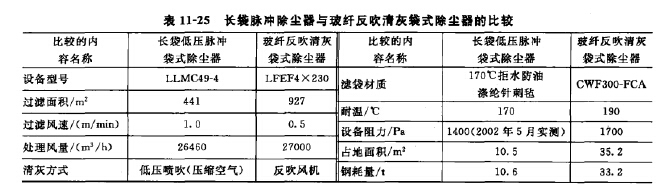

设备投人后，排放浓度达到环保要求，通过环保部门验收。系统运行一切状况良好。 LLMC系列低压长袋脉冲袋除尘器产品综合了分室反吹和脉冲淸灰两类袋收尘器的优点，克 服了分室反吹淸灰强度不足和一般脉冲淸灰粉尘再吸附缺点，使清灰效率提高，喷吹效率大为 降低。LLMC系列低压长袋脉冲除尘器使用淹没式脉冲阀，降低了喷吹气源压力。设备运行 能耗降低，滤袋、脉冲阀的寿命延长，综合技术性能大大提髙。低压长袋脉冲除尘器 LLMC49-4设计新颖，与常规应用于¥1. 2mX 12m碎矿石烘干机上的玻纤反吹淸灰袋式除尘器 相比，有表11-25所示的明显特点。

由表11-25可以看出，长袋低压脉冲除尘器的运行阻力明显低于玻纤反吹清灰袋式除尘 器，也就是说脉冲清灰比反吹风机淸灰效果好得多。另外由于选择滤袋材质的不同，过滤风速 决定了两种不同型号除尘器过滤面积的大小不同，通过两种型号除尘器的占地面积和钢耗量分 析，低压长袋脉冲除尘器具有更好的优越性。

4.烘干机应用体会

国内许多行业的产品一是根据用户的需求，量身定做，二是不断进行产品技术创新。所 以，低压长袋脉冲除尘设备针对水泥厂物料烘干机具体的使用工况，需要考虑以下的除尘器结 构布置问题。

(1)除尘结构布置

①根据用户的场地情况确定除尘器的高度，既要考虑灰斗排灰装置的空间，以便使排灰 系统合理配置。

②根据平面位置情况，要尽可能使脉冲阀的能力发挥，也就是说要合理选择单个脉冲阀 所配的滤袋面积、滤袋的长度和滤袋的数童。

(2)进风总管配置技术对于烘干机除尘系统，物料粉尘的琢磨性强，采用了特殊耐磨阻 流装置，一方面防止琢磨性强的粉尘对除尘器进风道的磨损，另一方面可减小粉尘的惯性作 用，有利于气流均匀分布。

(3)脉冲阀及脉冲喷吹装置技术脉冲阀选取■"淹没式结构，充分发挥了脉冲淸灰性

能。按GB/T 8532标准要求：喷嘴管安装时，喷孔所喷出的气流的中心线应与滤袋中心一致， 其位置偏差小于2mm。对于一般焊接件，特别是要求在安装现场拼接花板时，尽管喷吹管可 以用模具定位焊接喷嘴，但花板稍有偏差之后，其喷嘴中心就难以与花板中心保持一致。因 此，为了保证花板的技术质量，喷吹装置要做成框架整体式来保证喷吹装置的质量，此外，喷 吹管的定位装置由嫌栓连接改为了锁轴快装快折连接，使维护时拆卸方便，同时解决了螓栓容 易锈蚀而不方便拆卸的问题。

(4)滤料选取由于烘干机粉尘具有高温腐蚀性，采用覆膜滤料在除尘系统流程中能表现 出优良性能。但根据国内外试验技术资料，对于烘干机琢磨性强的粉尘，很容易破坏覆膜性 能。覆膜滤料不适应于这些烟气净化系统使用，所以选用1701C拒水防油涤纶针刺毡滤料，使 用效果良好，而且具有很好的性价比。

(5)淸灰控制技术为了保证淸灰效杲好，对喷吹装置气包的容积和连接管道，根据具体 烘干机型号及烘干物料的性质进行技术计算后来确定其技术参数，避免因压缩空气喷吹不足影 响淸灰效果。

此外，采用了主体的防腐、保温措施，温度自动检测和调节措施等。
