1.     存在问题

     某钢厂于2002年由意大利引进了一座超高功率70t Consteel 电炉。该类型电炉的特点一是可连续不断地输送废钢，二是利用炉内产生的高温烟气，经预热装置使废钢料温度达到600 ℃。   近几年，由于冶炼工艺发生较大改变，吹氧量由3700m3/h 增加到8000m3/h 以上，兑铁水比例由40 %增加到80 % 以上，电炉产生的烟气量急剧增大，原除尘系统除尘能力严重不足，电炉冶炼时产生的烟气严重污染了电炉车间及周边环境。为保证生产的正常运行，改善工人的工作环境，该厂决定对原除尘系统进行改造。

2.     原因分析

      ①除尘系统一次烟气抽风量严重不足；②废钢预热通道至燃烧沉降室之间的原有烟道截面尺寸小，形成瓶颈，阻力较大；③废钢预热通道尾部的动态密封风机因电机烧毁没有使用，此处漏风严重，一次除尘系统抽入大量的野风；④燃烧沉降室结构不合理；⑤屋顶罩的容量和抽风口位置不合理；⑥除尘系统管网设置不合理，一次除尘系统支路阻力不平衡。

3.     改造方案

1)   将原设计一次烟气抽风量由80000m3/h 增加为150000m3/h；

2)   一次烟气抽风量急剧增大 , 原有的1800m2机力风冷器冷却能力严重不足，为达到冷却效果，更换为自然风冷器，根据文献[ 1] ，自然风冷器换热面积为3800 m2；

3)   一次烟气量增大后，原有Φ1700mm水冷烟道不能满足设计要求，经计算，扩大为2200 mm水冷烟道；

4)   LF炉烟气支路和自然风冷器出口管路分别增设1台增压风机，以克服烟气在管道中的阻力损失，根据风量和阻力进行设备选型；

5)   原动态密封处轴流风机经常烧坏，改为除尘风管抽风。

4.     除尘系统设计

1)   风量的确定：电炉冶炼一般分为熔化期、氧化期和还原期，其中氧化期产生的烟气量好，含尘浓度和烟气温度高。因此，电炉排烟除尘系统风量按氧化期进行设计。

2)   一次烟气量：一次烟气是指为保持电炉内微负压而从废钢预热通道排出的烟。电炉烟尘的主要成分 有CO、CO2 、N2、O2、FeO、Fe2O3、MgO、CaO、油脂燃烧物等 。按装入量70t 计算，考虑到移动活套密封不严、Consteel 水封处的漏风以及动态密封处混入的野风，根据文献[ 2] , 并参考同类型电炉工程经验，一次烟气量为150000m3/h , 烟气温度为1000～1200 ℃。

3)   LF精炼炉烟气量：LF精炼炉采用水冷炉盖炉内排烟，炉盖罩的结构设计和排气孔尺寸大小与排烟效果和排烟量有关，烟气量取60000m3/ h，烟气温度250 ℃。

4)   屋顶罩烟气量：原有屋顶罩处理风量为500000 m3/ h，增大一次烟气排风能力后，维持屋顶罩现有状况不变。

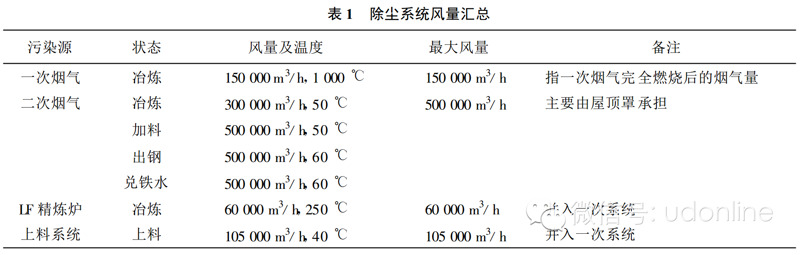

5)   除尘系统风量汇总：除尘系统风量汇总见表1。

6)   除尘系统建立描述：为提高炉内的排烟能力，将沉降室入口段的Φ1700mm的耐热烟道改为2200mm的水冷烟道，使一次烟气排风量达到150000m3/ h。经水冷烟道降温至450℃，再采用自然对流空冷器进一步降温至180℃，自然空冷器出口的烟气与加料系统、LF 炉烟气和屋顶罩部分二次烟气混合后降温至110℃左右，然后进入7600m2 一次烟气袋式除尘器过滤，若烟气温度有异常变化，可紧急启动混风阀来降低烟气温度以确保滤料安全运行。屋顶排烟二次烟气设计风量500000m3/h，由6300m2 袋式除尘器过滤。由于二次烟气满负荷运行时间较短，为减轻彼此处理烟气的负荷，可在除尘系统主风管进入一次袋式除尘器入口处增设一路Φ2020 mm的管路，将一次烟气系统与二次烟气系统形成既独立又关联的净化系统，一次烟气和二次烟气处理系统之间实现切换。

5.     袋式除尘器参数

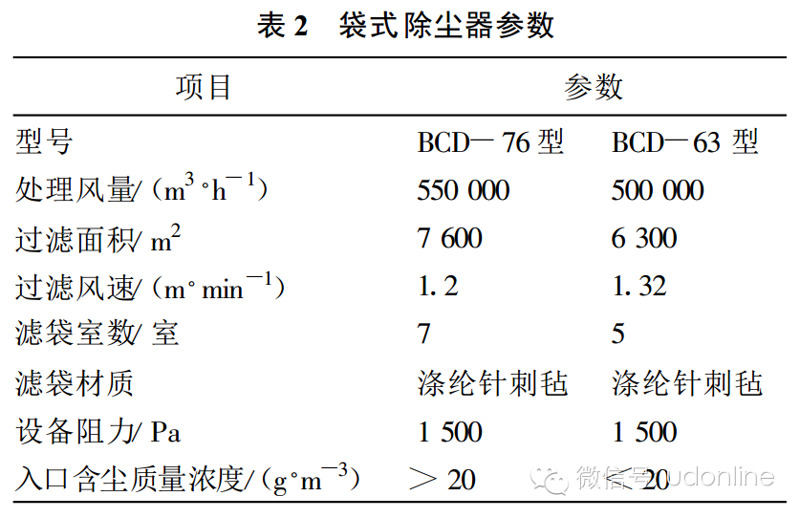

    袋式除尘器参数见表 2 。

6.     改造效果：电炉除尘系统改造完成后，该钢厂环境监测站对电炉除尘系统进行了检测，各项技术指标均达到设计要求。
