DMC-48型单机脉冲布袋除尘器

1）技术参数：

序号	项目	数量
1	名称	DMC-48型单机脉冲布袋除尘器
2	处理风量(m³/h)	5000
3	全过滤面积(m²)	40
4	全过滤风速(m/ min)	2.1
8	滤袋数量(条)	48
9	脉冲阀数量(个)	6
10	出口粉尘浓度(mg/Nm³)	＜4
11	除尘效率(％)	≥99.8
12	本体漏风率(％)	≤3
13	设备阻力(Pa)	1200
14	滤袋材质	涤纶针刺毡
15	滤布纺织工艺	针刺
16	滤布缝制工艺	三针机缝制
17	滤袋规格	Φ133×2000mm
18	滤袋允许使用温度℃	≤130℃
19	袋笼规格	Φ125*1990mm
20	袋笼材质	Q235
21	袋笼防腐处理工艺	喷塑
22	滤袋固定及密封方式	弹簧涨圈
23	电磁脉冲阀型式及规格	1”直角阀
24	清灰气源压力Pa	（5-7）×10⁵
25	气源品质	良好
26	耗气量m³/min	0.048
27	清灰方式	在线清灰
28	检修方式	停机
29	控制方式	脉冲控制仪自动；手动
30	输灰方式	重力翻板阀
31	引风机功率	5.5KW

2）DMC-48型单机脉冲布袋除尘器介绍

结构

1、脉冲单机除尘设备主要有以下部分组成：

（1）箱体：包括袋室、净空气、多孔板、滤袋、滤袋笼架、检修门，箱体设计耐压为5000pa。

（2）出风系统：包括风机、风机配用电机。

（3）喷吹系统：包括气包、喷吹管、脉冲阀、控制仪。

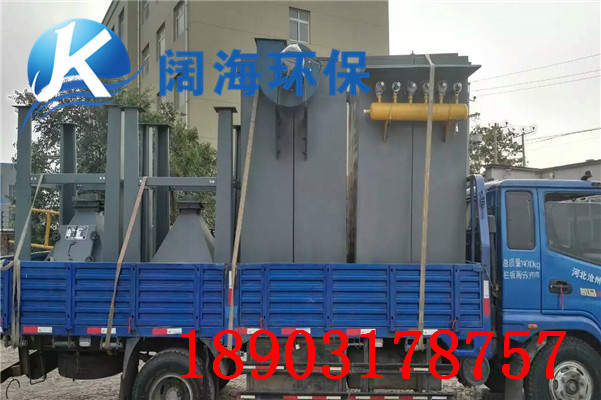

mmexport1487515869588

DMC-48型单机脉冲布袋除尘器工作原理

引风机把含尘气体从进气口引入中壳体内，干净的气体透过滤袋由文氏管进入上壳体，而由净气出口排出，而粉尘被阻留在滤袋外壁，随着时间的延长，吸附在滤袋上的粉尘越来越厚，滤袋阻力越来越大，此时，脉冲控制仪发出信号，程序自动控制各脉冲阀的开关，使高压气源经喷吹孔、文氏管向滤袋内喷射，由于高压气的作用，使滤袋发生急剧的膨胀引起冲击振动，使吸附在滤袋表面的粉尘抖落在灰斗里由输灰机构排出。
